NAS内で警告や異常が発生した際はダッシュボードから概要を確認することができます。

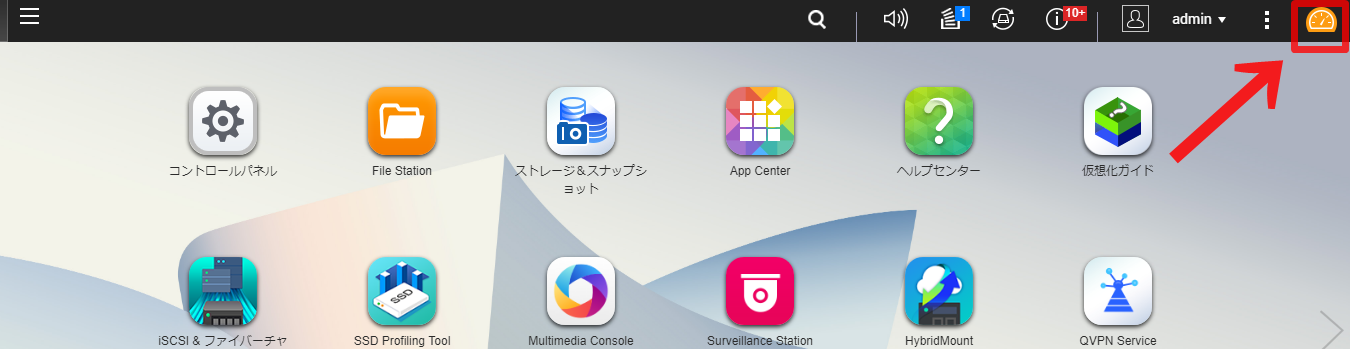

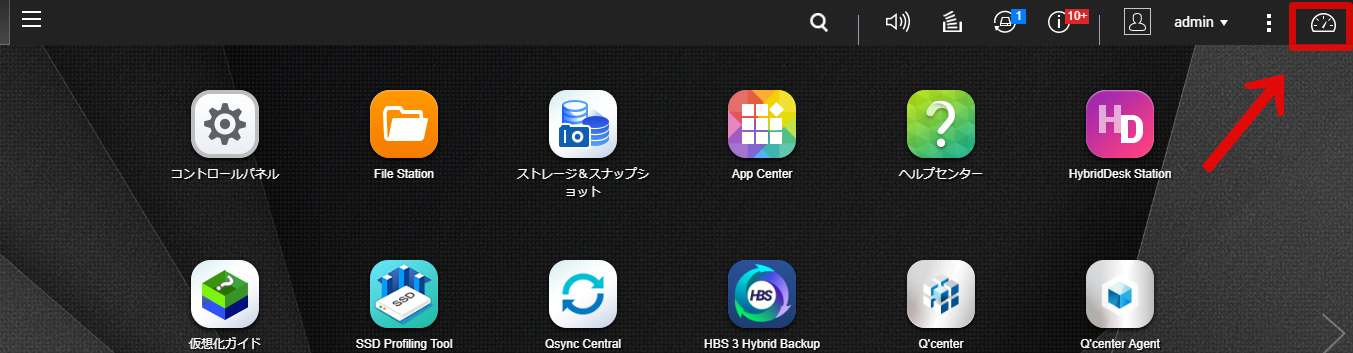

「ダッシュボード」はNAS管理画面内の右上にある「メーターマーク」です。





　









[ダッシュボードの各項目について]



「ダッシュボード（メーターマーク）」をクリックすると、下記の画面が表示されます。

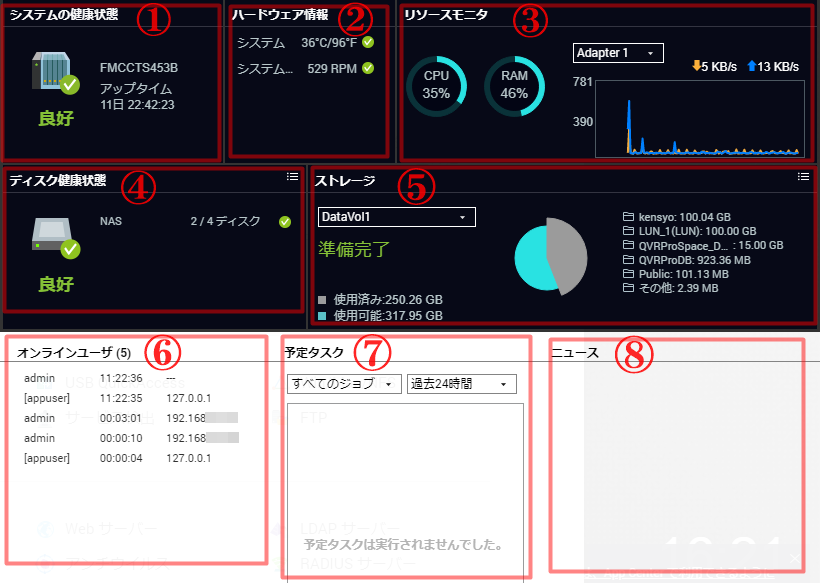

【正常時】



　



各①～⑧の項目で下記情報が確認できます。



①システムの健康状態

　・NASホスト名

　・NASのアップタイム（NAS起動時間）



②ハードウェア情報

　・システム温度（℃/℉）

　・システムファンの回転数（RPM）



③リソースモニター

　・CPU及びRAMの使用率

　・各Adapterの受信速度、送信速度　※色はファームウェアバージョンにより異なります。

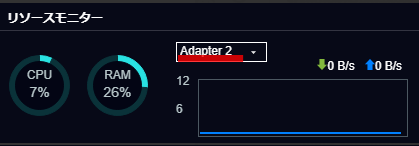

　AdapterにLANケーブルを接続していない場合は、下記のようになります。



　　

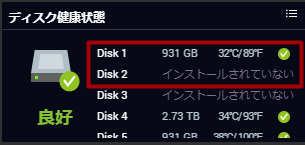

④ディスクの健康状態

　・本製品に搭載しているHDD　/　全ドライブ数（M.2SSDも含む）

　・各HDDの状態



⑤ストレージ

　・各DataVolの状態、使用率（使用済みと使用可能領域）

　・使用率の高い（LUNを含む）フォルダ名、サイズ



⑥オンラインユーザ

　・現在オンラインのユーザ、ログイン時間、端末のIPアドレス

　　※カーソルを合わせて頂くと、接続タイプも確認できます。

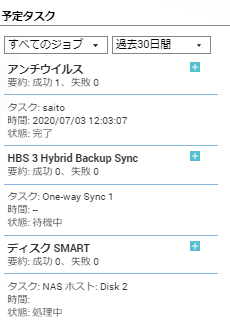

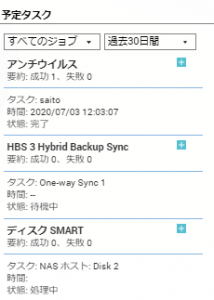

⑦予定タスク

　・バックアップジョブの状態/ステータスと実施時間

　・アンチウイルスの更新の状態と実施時間

　・ディスクのスマートテストの状態と実施時間



　　





⑧ニュース

　QNAP社のプレスリリースが確認できます。









【障害発生時】

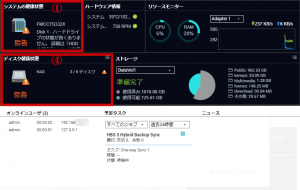

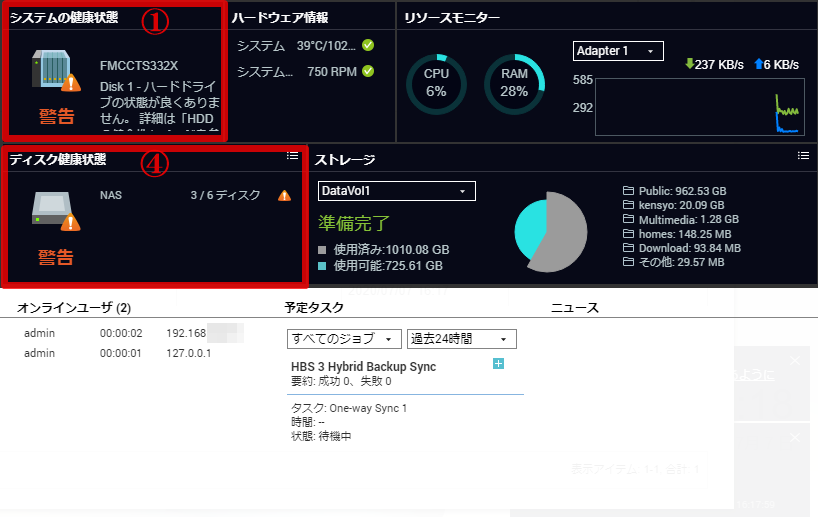

<例1：ディスク警告発生時>



警告発生時ダッシュボードはオレンジ色に、エラー発生時は赤色になります。



　



　





①システムの健康状態

　NAS内のHDD等に警告やエラーが発生している場合、こちらで確認することができます。

　　「Disk1-ハードドライブの状態が良くありません。詳細は「HDDの健全性」ページを参照してください。」

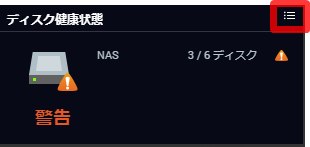

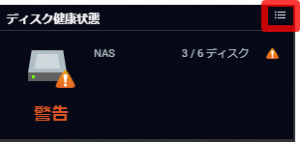

④ディスクの健康状態

　HDDの状態（どのHDDで障害が発生しているか）が確認できます。

　右上の三本線から確認します。



　



　

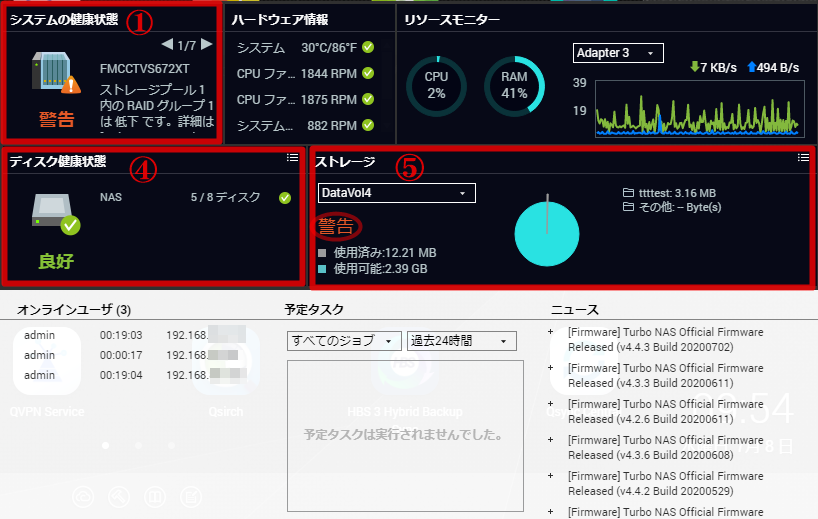

<例2：ディスク未認識・サービス低下モード発生時>



　





①システムの健康状態

　　「ストレージプール1内のRAIDグループ1は低下です。詳細は[ストレージ＆スナップショット]＞[ストレージ/スナップショット]に進んでください。」



④ディスクの健康状態

　Disk1、2でRAID1構成ですが、ディスク2が存在しませんとなっています。



　





⑤ストレージ

　サービス低下モードになっているストレージプール内のボリュームが警告になります。
