4ベイ ラックマウントUSB 3.0 RAID 拡張エンクロージャー

単体モデル : オープン価格、HDD搭載モデル : ¥132,000 から (ミドルクラス 1TB x 4)

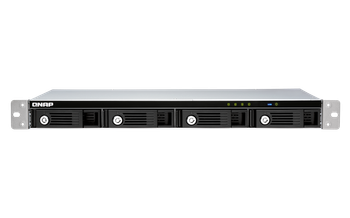

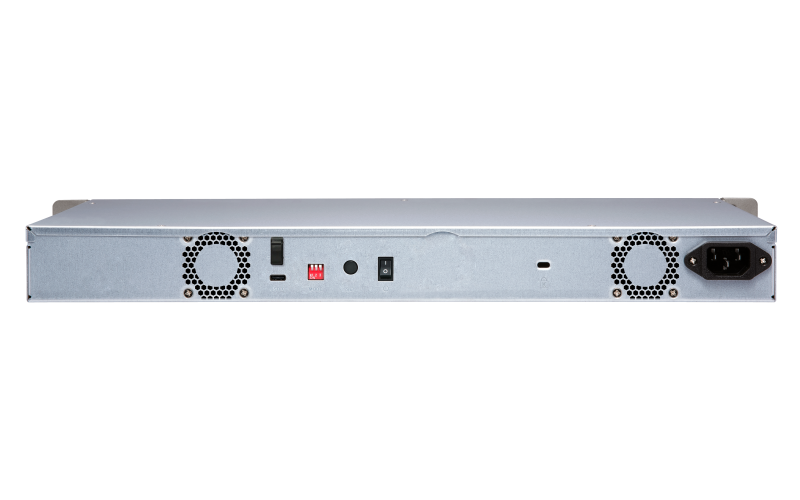

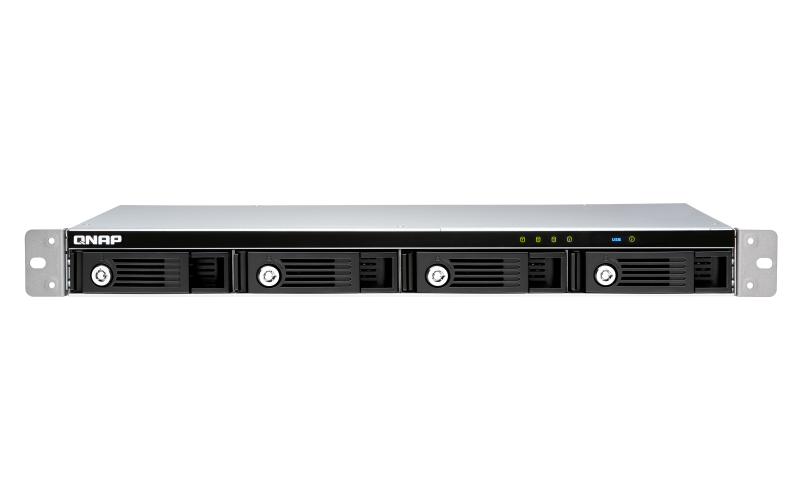

TR-004U フロント TR-004U リア



TR-004U USB 3.0 RAID 拡張エンクロージャーは QNAP NAS と PC の容量を拡張します。TR-004U はDAS (ダイレクトアタッチトストレージ) デバイスとしても利用でき、USB接続するだけでその内容に直接アクセスすることができます。TR-004U は、複数の RAID 構成オプションをもつ 3.5インチ SATA ドライブベイ と USB 3.0 Type-C 接続を装備し、高い-信頼性とストレージ容量の拡張ソリューションを実現します。


より高速なデータ転送を実現する USB 3.0 Type-C ポート。
高い信頼性をもつ読み書き性能を実現する4台の SATA ドライブをサポート。
ディスクモードのDIPスイッチでRAID設定をハードウェアコントロールかソフトウェアコントロール設定に変更。
誤ってドライブを抜いてしまうことを防止するロック式ハードドライブ。
ユーザーは、QNAP NASのストレージ & スナップショットマネージャーを使用してRAIDを構成し、ディスクの状態を監視できます。
QNAP NASへの追加のストレージ領域あるいはハードウェアベースのRAIDストレージとしての利用、あるいはユーザーにクロスプラットフォームのファイル共有を提供できます。


多彩なRAIDレベルをサポート


TR-004U は、さまざまな RAID 構成をサポートします。お客様の要件に応じて、RAIDモードをハードウェア制御かソフトウェア制御に切り替えられます。DIPスイッチを、お望みのRAIDモードに対応する位置に切り替えます。個別、JBOD、RAID 0、RAID 1/10、RAID 5。RAID設定をQNAP NASから行ったり、コンピューター上のQNAP外部RAIDマネージャーユーティリティを使って行うこともできます。



個別モード

すべてのディスクをそれぞれ別の領域として扱い、それぞれを独立してアクセスできます。

JBOD モード

すべてのディスクが全体で1台のドライブとして認識されます。これによりストレージ利用効率は最大になりますが、データ保護は行われません。

RAID 0 モード

データは複数のドライブに分散されます。RAID 0は高い性能が得られますが、ドライブ障害時にデータは保護されません。

RAID 1/10 モード

全ストレージ容量の半分がデータの格納に使われ、あとの半分はそのデータのコピーを保持します。これは、インストールされたストレージ領域の半分しか使えないものの、高いデータ保護が実現します。

RAID 5 モード

RAID 5の利用には少なくとも3台のドライブが必要で、パリティ情報がドライブに分散されるため、ストレージ容量が最適化され、1台のディスク障害から保護できます。

ソフトウェアコントロールモード

このモードを使用すると、RAID構成をNASやコンピューターから行えます。

RAID モードをサポートNAS 拡張NAS 用の
外部ストレージ
Windows/Mac
コンピューター用の
外部ストレージ
Linux
コンピューター用の
外部ストレージ
ソフトウェア
コントロール
ソフトウェア コントロール
モードへの切り替えが必要
個別
JBOD
RAID
0/1/5/10
複数 RAID

Linuxコンピューターは複数のRAID構成上のパーティションを認識できますが、新規作成はできません。



柔軟なストレージ構成と管理

他の RAID エンクロージャと比較して、TR-004Uは管理の柔軟性が高いソフトウェアコントロールによる設定が可能です。ユーザーは、QNAP NAS 上のストレージ & スナップショットマネージャーや、コンピューター上の QNAP 外部 RAID マネージャーを使用して RAID を構成できます。

注意: TR-004U を NAS に接続する場合、ユーザーは NAS 拡張ストレージモードかまたは外部ストレージモードのいずれかを選択できます。


ストレージ & スナップショットマネージャーを使用して、TR-004Uをお使いの QNAP NAS のストレージ拡張ユニットとして構成できます。RAID構成に加えて、NAS拡張ストレージモードはストレージプールやスナップショットなどさまざまなNAS機能をサポートします。外部ストレージモードを選ぶことで、TR-004U を DAS として使用できます。

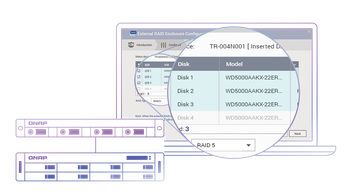

QNAP 外部 RAID マネージャーは、TR-004Uの設定、監視、ステータスの表示を行う Windows および Mac 用のユーティリティです。ユーザーは RAID グループをTR-004U 上で簡単に設定でき、RAID 性能と状態がひと目ですぐにわかります。


ストレージ拡張ニーズに応えられる多彩な利用シナリオ

TR-004Uは、家庭と職場両方での次のような多くのストレージ拡張要件に対応します。

シナリオ 1 : NAS の容量を拡張する

TR-004U はユーザーに対し、その ラックマウントNAS ストレージ容量を拡張するもうひとつの方法を提供します。NAS にTR-004U を接続し、ストレージ & スナップショットマネージャーを利用して、ユーザーはストレージ拡張を簡単に設定し、管理できます。TR-004Uは、さまざまな QNAP NAS ストレージやファイル管理機能をサポートし、ユーザーによるストレージプールの構築、Qsirch によるファイルの検索、Qfiling によるファイルの整理ができます。

機能QNAP TR-004Uその他の外部 RAID/ JBOD デバイス
接続タイプ USB 3.0 デバイスごと
ドライブベイ 4 デバイスごと
サポートされるシステム QNAP QTS、Windows、macOS、Linuxその他 QNAP QTS、Windows、macOS、Linuxその他
ディスクの正常性モニタリング 対応システム (QNAP QTS、Windows、macOS) 非対応
ハードウェアRAID保護 対応システム (QNAP QTS、Windows、macOS) デバイスによって異なる
ストレージプールを作成 対応システム (QNAP QTS、Windows、macOS) 非対応
RAID移行、容量拡張 非対応 デバイスによって異なる

注意:

  1. TR-004Uは、 TS-128、TS-228、TS-131、TS-231、TS-431、TS-431U、 QTS 4.3.6 (またはそれ以降) へのアップデートができない NAS をサポートしていません。
  2. TR-004Uは独立したストレージプールかあるいは NAS 上のボリュームとしてのみ使用できます。そのストレージプール/ボリュームは接続されている NAS に組み入れることはできません。NAS アプリケーションは TR-004Uにはインストールできません。
  3. ドライブは1台のTR-004U から別のTR-004Uにだけ移行できます。NAS (または別のデバイス) との間で送受信されたドライブに保存されているファイルとデータは認識されません。


TR-004Uを従来の NAS 拡張エンクロージャの代替として使用します

外部ハードウェア RAID デバイスとして、TR-004U は独立して動作し、追加の NAS システムリソースは不要です。UX-500P 拡張エンクロージャーと比較した場合、TR-004U は NAS システムリソースをそれほど使用しません。

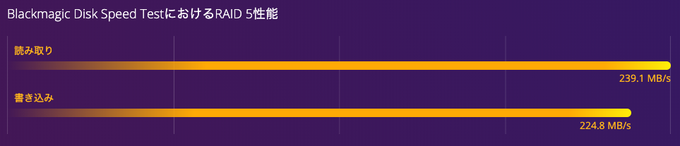

benchmark_tr-004u

QNAP ラボで試験済みです。数値は環境によって異なる場合があります。

TR-004U
ボリュームタイプ:RAID 5; 4 x 1TB ST1000NM0033 HDD
クライアントPC:Intel® Core™ i7-6700 3.4GHz CPU、64GB RAM、USB 3.0、Windows® 10 Pro 64ビット



シナリオ 2 : NAS 用の外部ストレージ


お使いの QNAP NAS の容量拡張のためにTR-004Uを使うだけでなく、データのバックアップや移動用の補助ストレージとして使うこともできます。さらに、大量のネットワーク帯域を必要とするような巨大なデータコレクションを物理的に移行させることもできます。NAS に接続している間、NAS 上のストレージ & スナップショットマネージャーを使用してTR-004U の健全性とステータスを監視できます。

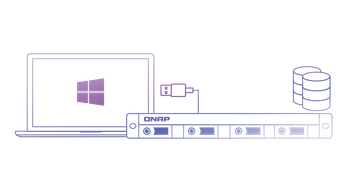

シナリオ 3 : コンピューターとサーバーのストレージ領域を拡張


TR-004Uはコンピューターとサーバーにすばやくストレージ領域を追加できます。QNAP External RAID Managerユーティリティを使用することで、ハードウェアRAIDモードを設定したり管理をするためにDIPスイッチを利用できます。TR-004Uの正常性やステータスは、QNAP 外部 RAID マネージャーユーティリティで監視できます。

*QNAP 外部 RAID マネージャーには、Windows 7 (またはそれ以降)、Windows Server 2012 R2 (またはそれ以降)、macOS 10.13 (またはそれ以降) が必要です。



シナリオ 4 : プラットフォームに依存しないファイル共有

お使いの NAS から Windows、Mac、Linux コンピューターまで、TR-004Uは広範なデバイスに対応しています。これは、異なったデバイス間で大きなファイルをすばやく移動させるために理想的なものとなります。TR-004U は、exFAT ファイルシステム* にも対応しており、広範囲のデバイスからファイルにアクセスしたり共有するための利便性をもたらします。

* exFAT ファイルシステムを使用しているデバイスへのアクセスには、exFAT ドライバーズライセンスの購入が必要です。
