TL-R1620Sep-RP

製品概要製品仕様価格表お見積もりお問い合わせ


マルチパスルーティングおよびデイジーチェーン対応の企業グレードSAS 12Gb/sストレージ拡張

単体モデル : オープン価格、HDD搭載モデル : \904,000 から (ニアラインクラス 1TB x 16)

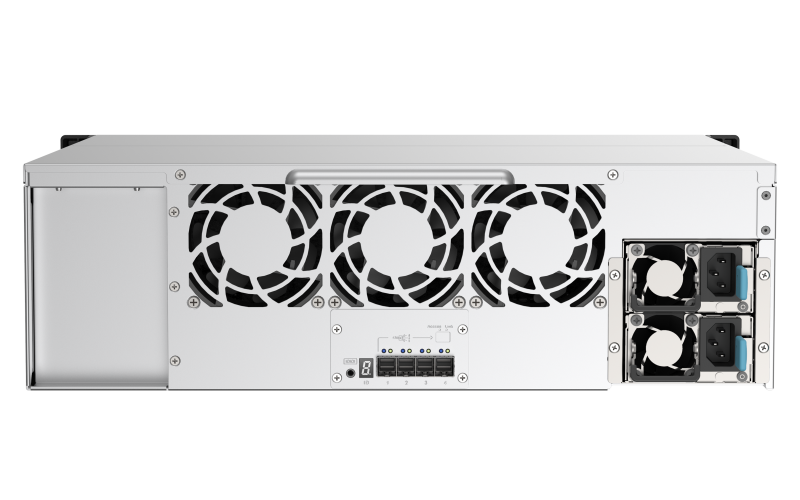

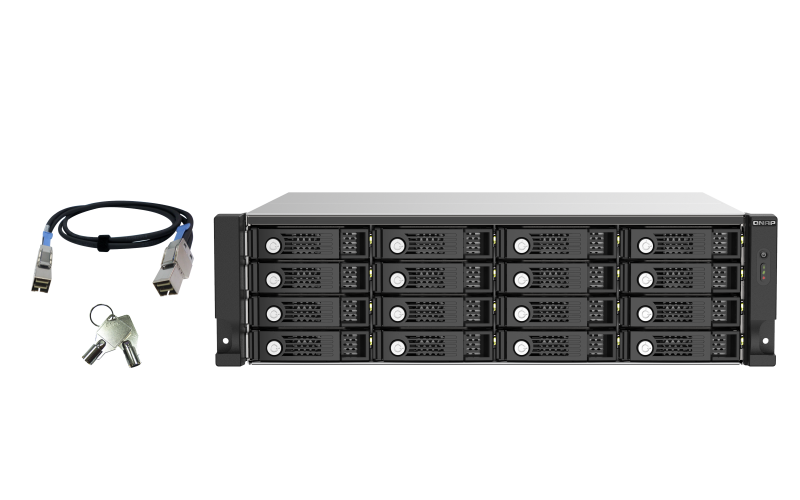

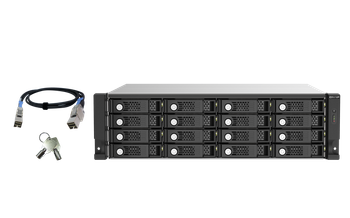

TL-R1620Sep-RP フロント TL-R1620Sep-RP リア



TL-R1620Sep-RP SAS 12Gb/sストレージ拡張エンクロージャは、お持ちのQTSまたはQuTS hero NASのストレージ空間を拡張するために設計されました。高速ミニSAS HDケーブル経由で、最大16台の拡張エンクロージャーがデイジーチェーン接続可能で、最大合計容量4.6PBを実現、仮想化アプリケーション、監視用録画、大容量データ、マルチメディアのアーカイブ/バックアップに最適です。Broadcom SAS DataBolt帯域幅最適化テクノロジー採用により、TL-R1620Sep-RPは6Gb/sインフラストラクチャーを束ねて12Gb/sを実現します。マルチパスルーティング対応のQTS/QuTS hero NASに接続すると、TL-R1620Sep-RPはスムーズなデータ転送および途切れないシステム稼働を実現できます。

対応NASシステムDataBolt帯域最適化マルチパスルーティング
最大16台の拡張エンクロージャをデイジーチェーン接続することで、最大合計容量4.6PBに対応、QTS/QuTS hero NASのストレージ空間を拡張します。 複数の6Gb/s接続を束ねて12Gb/sデータストリームとし、既存の6Gb/sインフラストラクチャーを用いて、より高速な転送が実現します。 マルチパスルーティング対応のNASを TL-R1620Sep-RP と併用することで、スムーズなデータ転送および途切れない操作を実現します。
ストレージ管理リモートファイル転送容易なインストールおよびストレージ
ホストNASのStorage & Snapshot ManagerによってTL-R1620Sep-RPのストレージ空間の管理および設定が行えます。 TL-R1620Sep-RPを使えば、デバイス間での大容量ファイルの転送の際に、ネットワーク帯域幅およびパフォーマンスを確保することが可能です。 短い奥行きのデザインにより、TL-R1620Sep-RPは幅広い設置方法に適しています。

注意:QNAP NASには、PCIe SASストレージ拡張カードをインストールしたQTS 4.5.1 / QuTS hero h4.5.1 (またはそれ以降)が必要です。PCIe SASカードの互換性を確認してください


リンクアグリゲーションにより、最大96Gb/sを達成

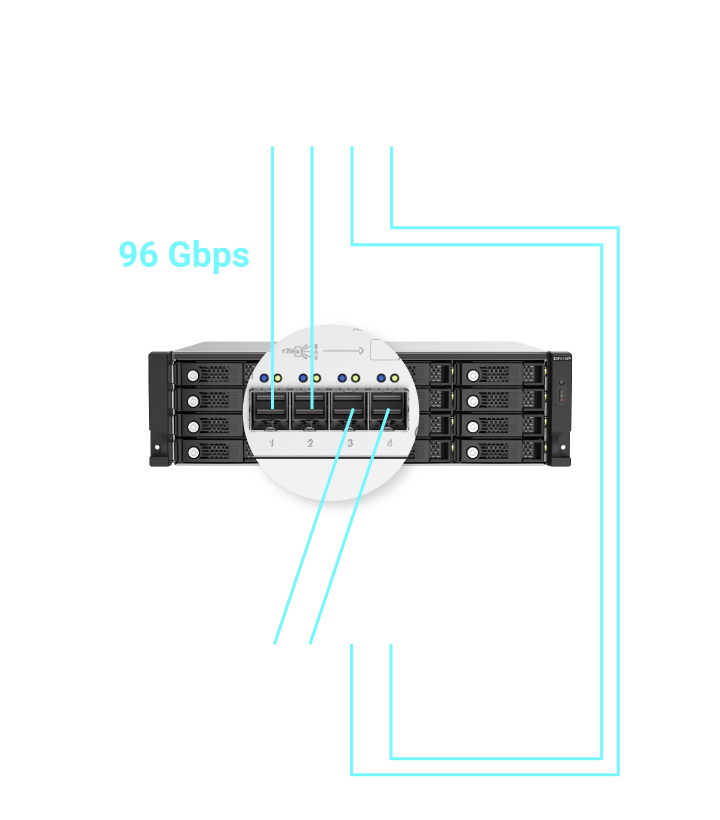

TL-R1620Sep-RPの電源には、低消費電力28nm SAS35x36R SAS Expanderが利用され、12/6 Gb/s SAS/SATAドライブに対応します。また、4つの12 Gb/s SAS 3.0 (x4 レーン) SFF-8644 SASワイドポートも備えています。TL-R1620Sep-RPをホストNASに接続、および2つのリンクアグリゲーション構成のワイドポート装備JBODを複数台デイジーチェーン接続することで、最大転送速度96Gbpsのソリューションが実現します。




企業アプリケーションを対象とした究極のパフォーマンス



SAS DataBoltテクノロジー対応で、既存の 6Gb/sインフラストラクチャーを使って、12Gb/s の速度を実現

Broadcom SAS DataBolt帯域幅最適化テクノロジ搭載のTL-R1620Sep-RPは、インテリジェントなデータバッファを装備、ホストNASの性能に合わせた速度でドライブにデータを転送します。TL-R1620Sep-RPの使用するドライブが12Gb/sと 6Gb/sのいずれでも、NASホストはデータをTL-R1620Sep-RPに12Gb/sで送信、既存の6Gb/sインフラストラクチャーを使って、12Gb/sの速度のメリットを得られます。

注意:QNAPホストNASには、PCIe SASストレージ拡張カードをインストールしたQTS 4.5.1 / QuTS hero h4.5.1 (またはそれ以降)が必要です。PCIe SASカードの互換性を確認してください

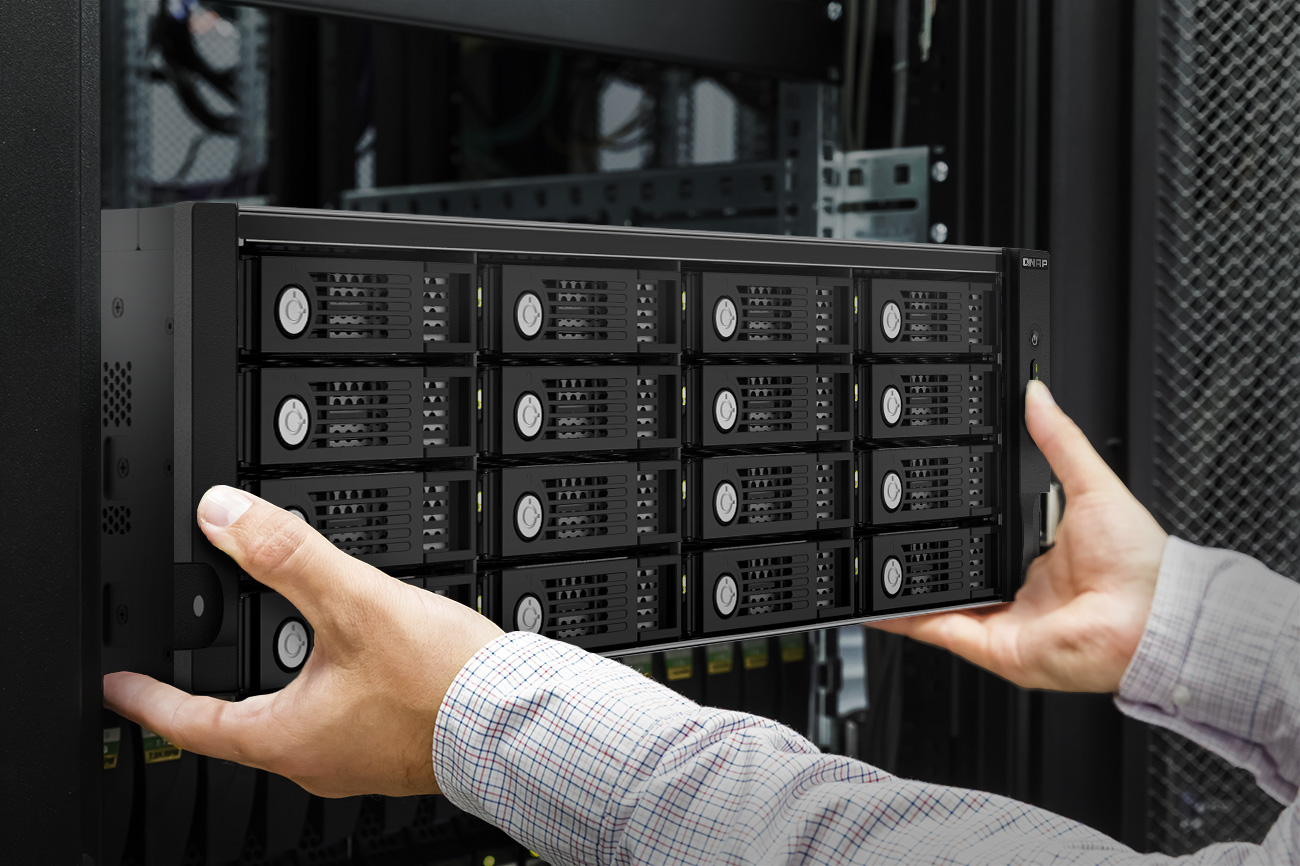

小さな奥行きのデザイン標準サーバーラックまたは小型AVキャビネットへのインストールが可能です。


3Uラックマウント:131 (H) x 482 (W) x 425 (D) mm



最大16台のJBODを接続し、最大合計容量4.6 PBに対応

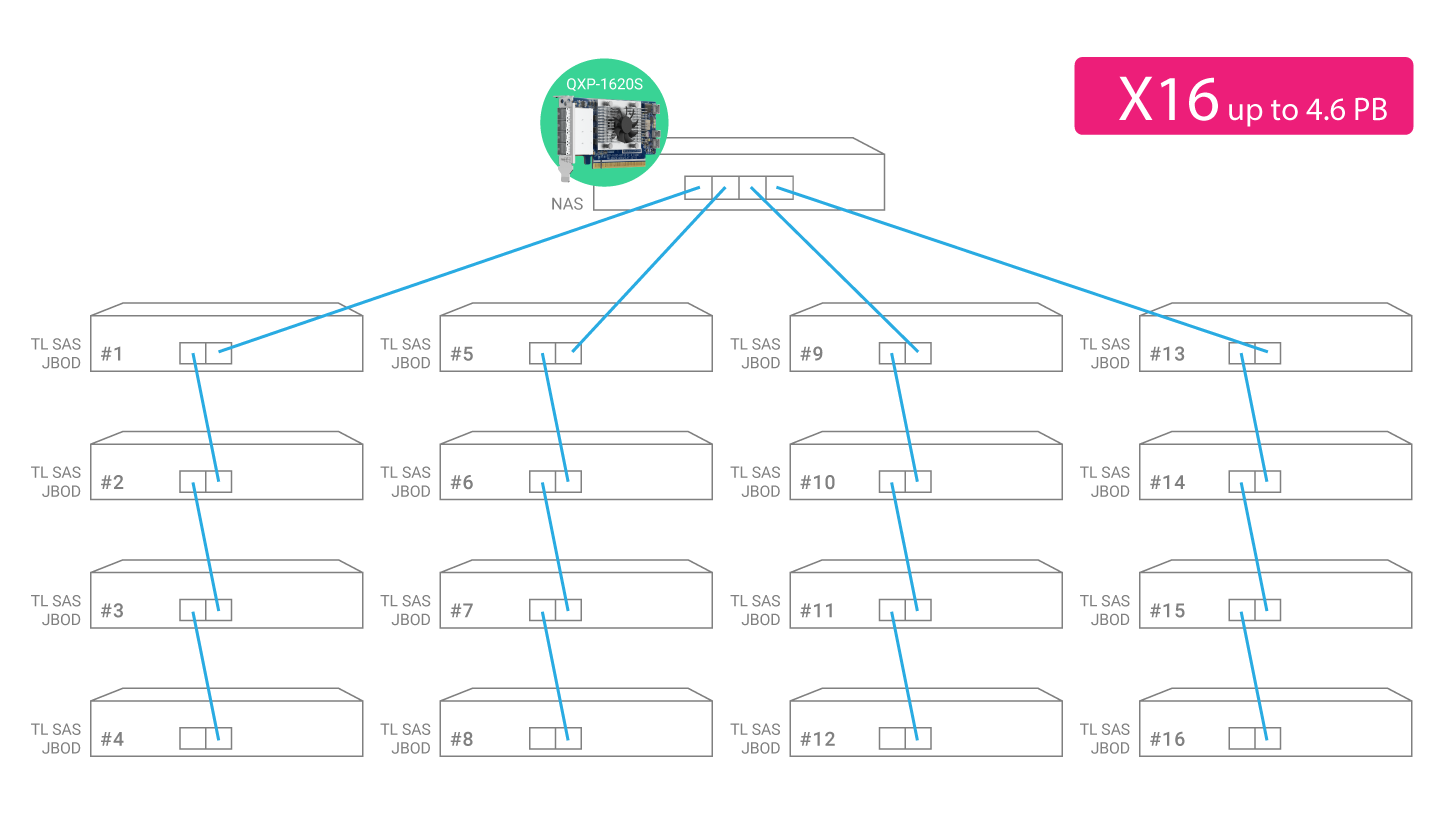

TL-R1620Sep-RP には、4つの12 Gb/s SAS 3.0 (x4 レーン) SFF-8644 SASワイドポートが備わっています。最大16台のTL-R1620Sep-RPがデイジーチェーン接続可能、最大合計容量 4.6PBを実現します。

注意:
1.CAB-SAS10M-8644-8088 12Gb/sを6Gb/s外付けケーブルに使って、SAS NAS / REXP拡張エンクロージャーおよび6 Gb/s SAS HBA.に接続します。
2.ホストNASに16台のシングルパスルーティング対応JBODをデイジーチェーン接続するには、1枚のQXP-1620S-B3616W SASカードが必要です。リンクアグリゲーションを有効にしたマルチパスルーティングを使用することで、QXP-1620S-B3616W SASカード装備のホストNASは4台のJBODをデイジーチェーン接続できます。また2枚のQXP-1620S-B3616W SASカード装備のホストNASは8台のJBODをデイジーチェーン接続できます。




マルチパスルーティングが、途切れないシステム操作を実現

TL-R1620Sep-RP のデイジーチェーン接続により、データ転送負荷がマルチパスルーティングで均衡が取られ、高い可用性を実現します。あるルートでエラーが生じると、データアクセスに他の転送ルートが使用されて、継続的なシステム稼働が確保されます。また、TL-R1620Sep-RPは、システムのアップタイムを確実にするために冗長電源を搭載しています。

注意:マルチパスルーティングには、QTS 4.5.1 / QuTS hero h4.5.1 (またはそれ以降)搭載のホストNASが必要です。

フレキシブルなデイジーチェーン接続モデル

ご使用のNASを複数のTL SAS JBODおよびREXP SAS JBODにデイジーチェーン接続することで、マルチパスルーティングおよびリンクアグリゲーションが利用でき、より高速な転送速度とシステム可用性のメリットを得られます。


高いストレージ容量


超高速パフォーマンス
(最大192Gb/s)


パフォーマンスおよび
セキュリティ



ストレージ管理

ホストNAS上のWith Storage & Snapshot Managerにより、TL-R1620Sep-RPの構成(RAIDグループ、ストレージプール、スナップショットを含む)を設定および管理することが可能で、NASストレージを手軽に拡張して大容量データの保存やファイルのバックアップに対応できます。また、Console Port経由でTL-R1620Sep-RPの設定および管理が可能です。




JBODマイグレーションによるリモートファイル転送の高速化

ネットワークを介して多量の小型ファイルや一つの大容量データを移動するのは、時間がかかり、ネットワークパフォーマンスにマイナスの影響があります。TL-R1620Sep-RPでRAID構成を設定することで、ファイルを他のコンピューターやNASへの移動する際に利用できます。ファイルをTL-R1620Sep-RPに保存し、転送先のデバイスを接続してファイルをコピーします。

注意:ソフトウェアRAID構成を使用する場合、 TL-R1620Sep-RPマイグレーションは、同一のオペレーティングシステムを使用するホスト間でのみに対応します。




適用可能なPCIe SASストレージ拡張カード

モデル QXP-1620S-B3616W.png
QXP-1620S-B3616W
SAS-12G2E
SAS-12G2E
SASコントローラー Broadcom SAS3616W Triモード Broadcom SAS3008
ポート 4 x ワイドポート (各ポートは 4 x 12Gb/s SAS信号を含む) 2 x ワイドポート (各ポートは 4 x 12Gb/s SAS信号を含む)
インターフェース PCIe Gen.3 x16 PCIe Gen.3 x8

ネットワーク拡張カード一覧
