ネットワーク拡張カード

製品概要お問い合わせ


PCIeスロットを使ってQNAP NASにLAN、USB、SASポートを追加

QXG-10G2SF-CX4 QXG-10G1T

QNAPはさまざまなイーサネットネットワーク拡張カードを提供し、大容量のデータ転送や仮想化アプリケーションにQNAP NASを適応させるための帯域幅拡張を支援します。PCIeスロットを使って、1GbEから40GbEまで高い費用対効果でネットワークを拡張できます。

また、最大10Gb/sのデータ転送スピードを可能にするUSB 3.2 Gen.2ポートや、REXPシリーズ拡張エンクロージャー接続用のSASポートを追加するためのカードも用意されています。



ネットワーク拡張カード一覧

型番
(QNAP型番)
規格
40GbE
LAN-40G2SF-MLX
QN-LAN40G2SMX
(LAN-40G2SF-MLX)

インターフェース : 2 x 40GbE QSFP+
コントローラー : Mellanox ConnectX-3 Pro EN
PCIeインターフェース : PCIe Gen.3 x8

25GbE
QXG-25G2SF-CX4

インターフェース : 2 x 25GbE SFP28 (25G/10G)
コントローラー : Mellanox ConnectX-4 Lx
PCIeインターフェース : PCIe Gen.3 x8

10GbE

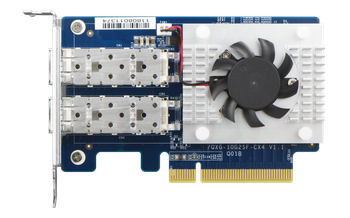

QXG-10G2SF-CX4
QXG-10G2SF-CX4

インターフェース : 2 x 10GbE SFP+
コントローラー : Mellanox ConnectX-4 Lx
PCIeインターフェース : PCIe Gen.3 x8


QN-X550-T2
(LAN-10G2T-X550)

インターフェース : 2 x 10GbE RJ-45
コントローラー : Intel X550
PCIeインターフェース : PCIe Gen.3 x4

※ TS-x53D、TS-x53DU (PCIe Gen.2 x2)との組み合わせで、x1の帯域幅でしか接続できない問題が確認されているため、QXG-10G2T-107を使用して下さい。

QXG-10G2T-107
QXG-10G2T-107

インターフェース : 2 x 10GbE RJ-45
スピード : 10G/5G/2.5G/1G/100M (NBASE-T)
コントローラー :Marvell AQtion AQC107S
PCIeインターフェース : PCIe Gen.2 x4

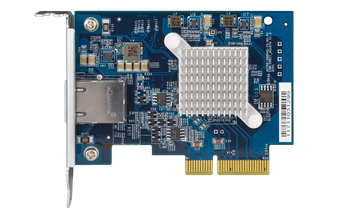

QN-QXG-10G1T
(QXG-10G1T)

インターフェース : 1 x 10GbE RJ-45
スピード : 10G/5G/2.5G/1G/100M (NBASE-T)
コントローラー : Marvell AQtion AQC107
PCIeインターフェース : PCIe Gen.3 x4

QM2-2P10G1TA
インターフェース : 1 x 10GbE RJ-45
スピード : 10G/5G/2.5G/1G/100M (NBASE-T)
コントローラー : Aquantia AQC107
PCIeインターフェース : PCIe Gen.2 x4
5GbE
QXG-5G1T-111C
インターフェース : 1 x 5GbE RJ-45
スピード : 5G/2.5G/1G/100M (NBASE-T)
コントローラー : Marvell AQtion AQC111C
PCIeインターフェース : PCIe Gen.3 x1
QXG-5G2T-111C
インターフェース : 2 x 5GbE RJ-45
スピード : 5G/2.5G/1G/100M (NBASE-T)
コントローラー : Marvell AQtion AQC111C
PCIeインターフェース : PCIe Gen.3 x2
QXG-5G4T-111C
インターフェース : 4 x 5GbE RJ-45
スピード : 5G/2.5G/1G/100M (NBASE-T)
コントローラー : Marvell AQtion AQC111C
PCIeインターフェース : PCIe Gen.3 x4
2.5GbE
QXG-2G1T-I225
インターフェース : 1 x 2.5GbE RJ-45
スピード : 2.5G/1G/100M (NBASE-T)
コントローラー : Intel Ethernet Controller I225-LM
PCIeインターフェース : PCIe Gen.2 x1
QXG-2G2T-I225
インターフェース : 2 x 2.5GbE RJ-45
スピード : 2.5G/1G/100M (NBASE-T)
コントローラー : Intel Ethernet Controller I225-LM
PCIeインターフェース : PCIe Gen.2 x2
QXG-2G4T-I225
インターフェース : 4 x 2.5GbE RJ-45
スピード : 2.5G/1G/100M (NBASE-T)
コントローラー : Intel Ethernet Controller I225-LM
PCIeインターフェース : PCIe Gen.2 x4
1GbE
QN-LAN1G2T
(LAN-1G2T-I210)
インターフェース : 2 x 1GbE RJ-45
スピード:1G
コントローラー : Intel Ethernet Controller I210
PCIeインターフェース : PCIe Gen.2 x1
Wi-Fi
QWA-AC2600 トップライト
QWA-AC2600
ネットワーク規格 : IEEE 802.11b/g/n 2.4 GHz、IEEE 802.11a/n/ac 5 GHz
スピード:
     802.11a:最大54 Mbps
     802.11b:最大11 Mbps
     802.11g:最大54 Mbps
     802.11n:最大800 Mbps
     802.11ac:最大1733 Mbps
アンテナ : 4 x デュアルバンドRP-SMAアンテナ
PCIeインターフェース : PCI Express 2.0 x1
USB
QN-USB-U31A2P
(USB-U31A2P01)
インターフェース : 2 x USB 3.2 Gen.2 Type-A
コントローラー:Asmedia ASM1142
PCIeインターフェース : PCIe Gen.2 x2
Thunderbolt 3
QXP-T32P
インターフェース:2 x Thunderbolt 3(USB Type-C)
PCIeインターフェース : PCIe Gen.3 x4
SAS
QXP-1620S-B3616W
4ポート SFF-8644 SAS 12Gb/sストレージ拡張カード
SASコントローラー : Broadcom SAS3616W Tri-mode
Tri-mode : 12Gb/s SAS、6Gb/s SATA、PCIe (NVMe) 最大8.0 GT/s
コネクター : 4 x SFF-8644 (x4)
PCIeインターフェース : PCIe Gen.3 x16
ブラケット : ロープロファイル、フルハイト、専用ブラケット (一部のQNAP NAS用)
対応ケーブル : CAB-SAS05M-8644、CAB-SAS10M-8644、CAB-SAS20M-8644、CAB-SAS30M-8644 (パッシブケーブルのみに対応)
SAS-12G2E
QN-SAS12G2E
(SAS-12G2E)
2ポート SFF-8644 SAS 12Gb/sストレージ拡張カード (SAS-12G2E)
SASコントローラー : Broadcom SAS3008
コネクター : 2 x SFF-8644 (x4)
PCIeインターフェース : PCIe Gen.3 x8
ブラケット : ロープロファイル、フルハイト、専用ブラケット (一部のQNAP NAS用)
対応ケーブル : CAB-SAS05M-8644、CAB-SAS10M-8644、 CAB-SAS10M-8644-8088
QXP-400ES-A1164
(QXP-400eS-A1164)
1ポート SFF-8088 SATA ストレージ拡張カード
コントローラー : Asmedia ASM1164
コネクター : 1 x SFF-8088
対応SATAドライブ : 4 x SATA 6Gb/s
PCIeインターフェース : PCIe Gen. 3 x2 (16Gbps)
対応OS : QTS 4.4.2以降、Windows 8以降、Windows Server 2012 R2以降、Liux カーネル 3.10以降
フォームファクター : ロープロファイル 105 x 69 x 17 mm (ブラケットなし105 x 69 x 12 mm)
ケーブル : QNAPでは別売りのSFF-8088ケーブルを提供 (CAB-SAS10M-8088))
QXP-800ES-A1164
(QXP-800eS-A1164)
2ポート SFF-8088 SATA ストレージ拡張カード
コントローラー : Asmedia ASM1164
コネクター : 2 x SFF-8088
対応SATAドライブ : 8 x SATA 6Gb/s
PCIeインターフェース : PCIe Gen.3 x4 (32Gbps)
対応OS : QTS 4.4.2以降、Windows 8以降、Windows Server 2012 R2以降、Liux カーネル 3.10以降
フォームファクター : ロープロファイル 120 x 69 x 17 mm (ブラケットなし120 x 69 x 12 mm)
ケーブル : 別売りのSFF-8088ケーブルを提供 (CAB-SAS10M-8088)

QXP-1600ES
(QXP-1600eS)
4ポート SFF-8644 SATA ストレージ拡張カード
コントローラー : Marvell 88SE1475
コネクター : 4 x SFF-8644
対応SATAドライブ : 16 x SATA 6Gb/s
PCIeインターフェース : PCIe Gen.3 x8 (64Gbps)
対応OS : QTS 4.4.2以降、Windows 8以降、Windows Server 2012 R2以降、Liux カーネル 3.10~5.0、Ubuntu 18.04.03 (Kernel 5.0) 正式対応
フォームファクター : ロープロファイル 120 x 69 x 17 mm (ブラケットなし120 x 69 x 12mm)
ケーブル : 別売りのFF-8644 - SFF-8088ケーブルを提供 (CAB-SAS10M-8644-8088)


NASとの互換性については互換性一覧をご確認ください。
