QM2拡張カード

製品概要お問い合わせ


PCIeスロットを使ってQNAP NASにM.2 SSD スロットや10GbE接続を追加

QM2-2S QM2-2S10G1T

QM2シリーズ PCIeカードを使えば、M.2 SSDや10GbE RJ-45ポートをQNAP NASに追加できます。用途に応じてM.2 SSDスロットだけを追加するカードと、1枚で M.2 SSDスロットと10GbE接続の両方を追加できるタイプを選択できます。いずれも、簡単、コンパクトかつ低価格のアップグレードを実現します。



性能のボトルネックを解消

QM2を使って、M.2 SSDや10GbEを追加することでNASの性能を大幅に向上できます。3.5インチ ドライブベイを使わずにSSDを追加できるので、容量を犠牲にすることなく高速化がはかれます。

  • M.2 SSD*は、キャッシングプールまたは自動階層化ボリュームとして追加できます。
  • SSDキャッシングによって性能を向上したり、Qtier自動階層化技術を使ってストレージの性能と容量を最適化することができます。
  • 10GBASE-T搭載モデルは、5GbE/2.5GbE/1GbE/100MbE下位互換性も提供します。
  • M.2 SSD温度センサーによりリアルタイムの温度モニターが可能です。
  • 静かな冷却モジュール(ヒートシンクおよびスマートファン)により、オーバーヒートのリスクを最低限に抑えるとともに、高いパフォーマンスでの動作を維持できます。
  • LEDインジケータでM.2 SSDのステータスをモニターできます。

* M.2 SSD本体はQM2に含まれません。






QM2 モデル一覧

型番
(QNAP型番)
規格
QM2-2S-220A
デュアルM.2 22110/2280 SATA SSD拡張カード
コネクタ:2 x M.2 22110または2280 SATA SSDスロット
PCIeインターフェース : PCIe Gen.2 x 2
QM2-2P-244A
デュアルM.2 22110/2280 PCIe NVMe SSD拡張カード
コネクタ:2 x M.2 22110または2280 PCIe(Gen.2 x 4)NVMe SSDスロット

PCIeインターフェース :PCIe Gen.2 x4

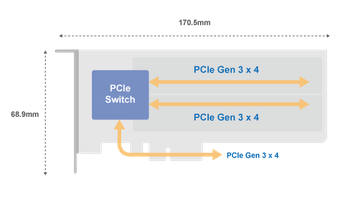

QM2-2P-344
デュアルM.2 22110/2280 PCIe NVMe SSD拡張カード
コネクタ:2 x M.2 22110または2280 PCIe(Gen3 x 4)NVMe SSDスロット
PCIeインターフェース :PCIe Gen.3 x4

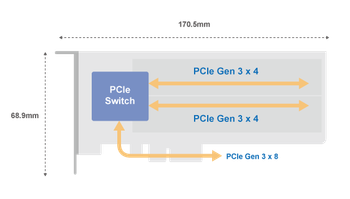

QM2-2P-384
デュアルM.2 22110/2280 PCIe NVMe SSD拡張カード
コネクタ:2 x 22110/2280 PCIe Gen.3 x4
PCIeインターフェース :PCIe Gen.3 x8

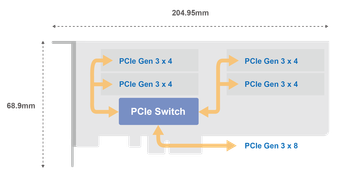

QM2-4P-384
クアッドM.2 2280 PCIe NVMe SSD拡張カード
コネクタ:4 x M.2 2280 PCIe(Gen.3 x 4)NVMe SSDスロット
PCIeインターフェース :PCIe Gen.3 x8
QM2-2P10G1TA
デュアルM.2 2280 PCIe NVMe SSD & シングルポート10GbE拡張カード
コネクタ:2 x M.2 2280 PCIe (Gen.2 x 2) NVMe
PCIeインターフェース : PCIe Gen.2 x4

QM2-2P2G2T

デュアル M.2 2280 SATA SSDおよびデュアルポート2.5GbE拡張カード
コネクタ:2 x M.2 2280 SATA SSDスロット(B+Mキー)、2x 2.5GBASE-Tポート
PCIeインターフェース:PCIe Gen.3 x4qm2-2p2g2t_diagram.png

NASとの互換性については互換性一覧をご確認ください。
