SAS/SATAストレージ拡張カード

製品概要お問い合わせ


広帯域幅、全二重12Gb/s SASカード

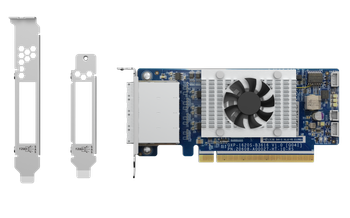

QXP-1620S-B3616W

                        QXP-1620S-B3616W

SAS HBA PCIe Expansionカードは、TL SAS JBODストレージエンクロージャーおよびREXP拡張ユニットに接続可能にすることで、QNAP NASの容量を拡張できるよう設計されています。複数の拡張ユニットが、高速ミニSAS HDケーブル経由でデイジーチェーン接続でき、ディスク合計容量を最大4.6PBまで拡張することで、増大するデータストレージのニーズに応えます。SASベースのストレージソリューションは、仮想化、監視、ビッグデータ、ビデオ編集、TV放送のストレージを対象とした、高信頼性のIT環境を構築する面で、ビジネスを支援できます。



簡単な取り付けでPCとNASストレージを拡張

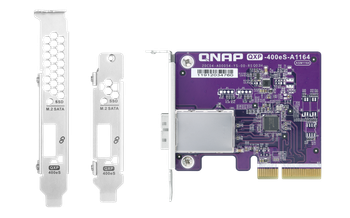

QXP-400eS フロント

              QXP-400ES-A1164

SATA拡張カードは、SATAドライブに対応したQNAPのTLシリーズのJBODストレージエンクロージャー用に設計されています。QXP SATA拡張カードをQNAP NASまたはWindows/ Ubuntu(Ubuntu)PCのPCIeスロットに取り付けることでストレージ容量を拡張できます。また、SFF-8088(またはSFF-8644)ケーブルを使用してTLシリーズJBODストレージエンクロージャーを接続します。低プロファイルフォームファクターにより、QXP SATA拡張カードは、さまざまなNAS、コンピューター、サーバーに対応できるようになります。



SAS/SATA 拡張カード一覧

型番
(QNAP型番)
規格
SAS
QXP-1620S-B3616W
4ポート SFF-8644 SAS 12Gb/sストレージ拡張カード
SASコントローラー : Broadcom SAS3616W Tri-mode
Tri-mode : 12Gb/s SAS、6Gb/s SATA、PCIe (NVMe) 最大8.0 GT/s
コネクター : 4 x SFF-8644 (x4)
PCIeインターフェース : PCIe Gen.3 x16
ブラケット : ロープロファイル、フルハイト、専用ブラケット (一部のQNAP NAS用)
対応ケーブル : CAB-SAS05M-8644、CAB-SAS10M-8644、CAB-SAS20M-8644、CAB-SAS30M-8644 (パッシブケーブルのみに対応)
QXP-820S-B3408
QXP-820S-B3408
2ポート SFF-8644 SAS 12Gb/sストレージ拡張カード
SASコントローラー : Broadcom SAS3408 Tri-mode
コネクター : 2 x SFF-8644 (x4)
PCIeインターフェース : PCIe Gen.3 x8
ブラケット : ロープロファイル、フルハイト、専用ブラケット (一部のQNAP NAS用)
対応ケーブル : CAB-SAS05M-8644、CAB-SAS10M-8644、 CAB-SAS20M-8644、CAB-SAS30M-8644(パッシブケーブルのみに対応)
SATA

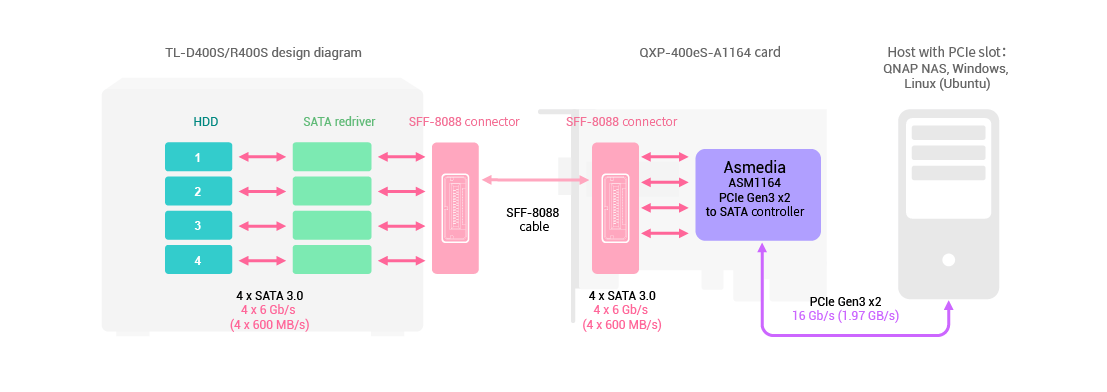

QXP-400ES-A1164
(QXP-400eS-A1164)
1ポート SFF-8088 SATA ストレージ拡張カード
コントローラー : Asmedia ASM1164
コネクター : 1 x SFF-8088
対応SATAドライブ : 4 x SATA 6Gb/s
PCIeインターフェース : PCIe Gen.3 x2 (16Gbps)
対応OS : QTS 4.4.2以降、QuTS hero
Windows 8以降、Windows Server 2012 R2以降、Linux カーネル 3.10以降
フォームファクター : ロープロファイル 105 x 69 x 17 mm (ブラケットなし105 x 69 x 12 mm)
ケーブル : QNAPでは別売りのSFF-8088ケーブルを提供 (CAB-SAS10M-8088))
QXP-800ES-A1164
(QXP-800eS-A1164)
2ポート SFF-8088 SATA ストレージ拡張カード
コントローラー : Asmedia ASM1164
コネクター : 2 x SFF-8088
対応SATAドライブ : 8 x SATA 6Gb/s
PCIeインターフェース : PCIe Gen.3 x4 (32Gbps)
対応OS : QTS 4.4.2以降、QuTS hero
Windows 8以降、Windows Server 2012 R2以降、Linux カーネル 3.10以降
フォームファクター : ロープロファイル 120 x 69 x 17 mm (ブラケットなし120 x 69 x 12 mm)
ケーブル : 別売りのSFF-8088ケーブルを提供 (CAB-SAS10M-8088)

QXP-1600ES
(QXP-1600eS)

4ポート SFF-8644 SATA ストレージ拡張カード
コントローラー : Marvell 88SE1475
コネクター : 4 x SFF-8644
対応SATAドライブ : 16 x SATA 6Gb/s
PCIeインターフェース : PCIe Gen.3 x8 (64Gbps)
対応OS : Windows 8以降、Windows Server 2012 R2以降、
Ubuntu 18.04.2 (Kernel 4.18)、またはKernel 3.10~4.18.0-15
フォームファクター : ロープロファイル 120 x 69 x 17 mm (ブラケットなし120 x 69 x 12mm)
ケーブル : 別売りのFF-8644 - SFF-8088ケーブルを提供 (CAB-SAS10M-8644-8088)


NASとの互換性については互換性一覧をご確認ください。
