QSW-M2106R-2S2T

製品概要製品仕様お問い合わせ
　

SMBネットワーク展開用10GbEおよび2.5GbE Layer 2 Webマネージドスイッチ


　

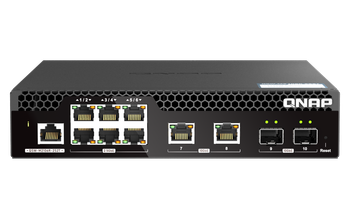

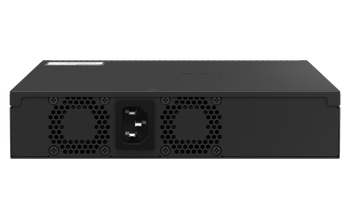

QSW-M2106R-2S2T フロント QSW-M2106R-2S2T リア


QSW-M2106R-2S2Tは、2つの10GbE SFP+ファイバーポート、2つの10GbE RJ45ポートおよび6つの2.5GbE RJ45ポートを備えた Layer 2 Webマネージドスイッチです。Layer 2スイッチおよびユーザーフレンドリーなWebユーザーインターフェースによるネットワーク管理機能を備えたQSW-M2106R-2S2T は、ハイブリッド高速ネットワーク環境でのフレキシブルな展開が可能で、エントリーレベルのネットワーク管理ソリューションを提供します。ハーフワイズ設計で、2つの QSW-M2106R-2S2T が1Uラックスペースに設置可能なため、スペースを節約できます。

　

10GbE接続性能

2つの10GbE SFP+ ファイバーポート (1G SFPと下位互換性あり)および2つのNBASE-Tテクノロジー互換10GbE RJ45ポートを装備しており、5つの速度 (10G / 5G / 2.5G / 1G / 100M) に対応し、高速ネットワークを実現します。

2.5GbE接続性能

6つの2.5GbE RJ45ポートによって、既存のCat 5eケーブルを利用して、ネットワーク速度を即座に2.5倍に加速できます。

ユーザーフレンドリーな管理インターフェース

QNAPスイッチシステム（QSS）は使いやすく、概要ダッシュボード、ポート管理、設定ガイドが提供されるため、集中ネットワーク管理を直感的に出来るようになっています。

Layer 2 ネットワーク

レイヤー2管理機能（LACP、VLAN、ACLおよびLLDPなど）を採用しており、IT担当者はネットワークの帯域幅を効率的に制御したり、セキュリティを強化したりすることができます。

RSTP

RSTP（Rapid Spanning Tree Protocol）に対応した、数少ないWebマネージドスイッチです。拡張、冗長化、ループ防止に対応した小規模または中規模ネットワークを簡単かつ効率的に配置できます。

ファームウェアのオンライン更新

QSSはワンクリックでアップデートでき、IT担当者はネットワークセキュリティを守ることができます。

　

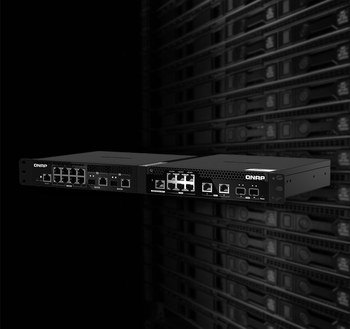

ハーフ幅設計、1Uに2台


ハーフ幅設計により、1Uラックのスペースに1台のQSW-M2106R-2S2Tと他のハーフ幅ラックマウントスイッチ（QSW-M2108R-2Cなど）を同時に設置できるため、効果的にスペースを活用し、ケーブルもスッキリします。

注記:2台のハーフ幅ラックマウントスイッチを設置するには、ラックマウントキットが必要となります。










複数の10G SFP+ファイバーとギガビットイーサネットポートを備えたフレキシブルな展開

QSW-M2106R-2S2Tは、2つの10GbE SFP+ポート、2つの10GbE RJ45 ポートおよび6つの2.5 Gigabitポートを装備しており、様々なデバイスの接続に対応し、また、ハイブリッド高速ネットワークを実現します。SFP+インターフェースにより、Direct Attach Copper (DAC)ケーブルを使うことで、SFP+デバイスに直接接続することが可能です。また、RJ45ポートを使って、RJ45 Cat 6 (またはより高性能な)ケーブルを使うことで 10GBASE-T/NBASE-Tデバイスを接続することも可能です。QSW-M2106R-2S2Tのスイッチング性能は80Gbpsで、各ポートの性能が確実に発揮できます。





注記1：10GbE SFP+ポートは1GbE SFPと後方互換性があります。10GbE RJ45 (銅線)ポートは最大5つの速度(10G / 5G / 2.5G / 1G / 100M)に対応します。
注意2：スイッチとデバイス間の距離が45メートル（148フィート）未満の場合、Cat 6のケーブルを使用すれば10Gb/sの速度を実現できます。

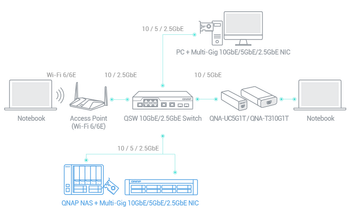

QNAPで高速ネットワーキングに完全移行しましょう

QNAPは、包括的でお手頃価格のストレージおよびネットワーキングソリューションを提供し、様々な接続可能性を実現します。職場のネットワークや家庭のネットワークを簡単かつ柔軟にアップグレードすることで、帯域幅が必要なアプリケーションに対応できます。



2.5GbE/10GbE対応スイッチ

QNAP製2.5GbE/10GbEスイッチ は2.5G/1G/100Mに対応しており、複数のワークステーションおよびデバイスの接続が可能で、デバイス集中型環境における高速共同作業を行うことができます。


　


高速NAS

複数の2.5GbEポートおよびポートトランキング機能を備えたQNAP NASにより、複数のポートを束ね、より大きな帯域幅の性能を実現できます。

注意：マネージドスイッチシリーズは、ポートトランキングに対応します。




デスクトップおよびサーバーのアップグレード

サーバーおよびデスクトップコンピューターに、10G/5G/2.5G/1G/100M Multi-Gig対応のQNAP PCIe ネットワークカードをインストールできます。

　


5GbE/10GbEポートをノートパソコンに追加

ノートパソコンやアップグレードに制限のあるコンピューターには、USBで5G/2.5G/1G/100Mネットワークに接続できる、ポータブルなQNAP USB 3.2 Gen.1～5GbEアダプター または QNAP Thunderbolt 3～10GbEアダプターを使用できます。



　


QSS：わかりやすい設定ガイド

QSW-M2106R-2S2Tは、付加価値の高い機能を搭載した使いやすいWeb GUIを特長としたQNAPスイッチシステム（QSS）を採用しており、ネットワークの設定や管理を簡素化しています。

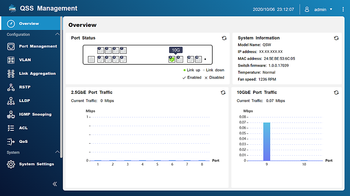

概要ダッシュボード

リアルタイムのシステム情報、ポート接続状況、ポートトラフィックを表示します。








　

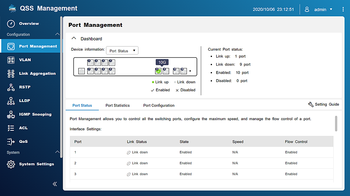

ポート管理

ポートの状態、ポートごとのパケット統計情報を表示し、ポート速度を設定します。








設定ガイド

手引きと手順ガイドを見れば、ネットワークの設定方法がすぐにわかります。

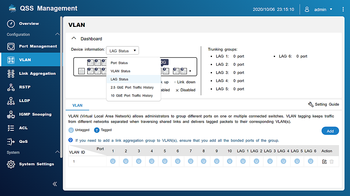

独自のステータスチャート

設定ページを切り換えず、それぞれの構成における4つの主なステータスチャートを閲覧できます。









オンラインでのファームウェアの確認と更新

ワンクリックでファームウェアをアップデートすることで、QNAPスイッチのセキュリティを高く保ちます。



　
　
　

帯域幅とパケットを管理してネットワークパフォーマンスを最適化

QSW-M2106R-2S2Tは、帯域幅およびパケットコントロール機能 (LACP、VLAN、QoS、IGMPスヌーピングなど)を提供し、IPグルーピングおよび帯域幅管理機能を通してネットワーク性能を向上させます。

LACPVLANQoSIGMPスヌーピング

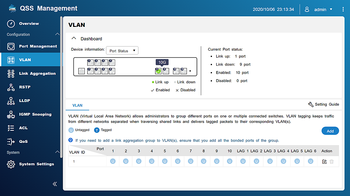

リンクアグリゲーション(LAG)は、複数のネットワーク接続を組み合わせることで、処理能力を高め、接続の失敗から保護します。 仮想ネットワーク(VLAN)は、さまざまなネットワークのデバイスをグループ化し、1つのネットワークとして組み合わせることができます。 QoS (Quality of Service)は、帯域幅利用率を優先し、ネットワークリソースの割り当てを最適化できます。

 IGMPスヌーピングは、帯域幅の損失を最小に抑え、ネットワーク情報の漏洩を防げるようにします。
　

強力なセキュリティとシステム機能

QSW-M2106R-2S2Tは、強力なセキュリティおよびシステム機能 (ACL、LLDP、RSTP、フロー制御を含む)を備えており、管理者はアクセスコントロール、トラブルシューティング、ループ回避、パケット損失回避を利用して、ネットワークの信頼性を強化できます。

ACLLLDPRSTPフロー制御
アクセスコントロールリストはルールに基づいてパケットをフィルタリングし、ファイアウォールのようなセキュリティ保護を実現します。 リンクレイヤーディスカバリープロトコルにより、デバイスはデバイス情報を直接接続されたピア・周辺機器に発信することで、トラブルシューティングをシンプルにします。 ラピッドスパニングツリープロトコル、RSTPはトラフィックをブロック・フォワードすることで、イーサネットネットワークに対してループのないトポロジーを実現します。 フロー制御は、送信側と受信側のトラフィックのバランスを取り、ネットワークの渋滞を回避します。
　　

効果的な放熱効果で信頼できるパフォーマンス

コンパクトな金属製ボディーと高性能冷却により、各ドライブが全負荷状態でもQSW-M2106R-2S2Tはほぼ無音のまま、安定かつ高信頼性の動作を実現します。また、フロントパネルLEDも現在のシステム状態を確認するのを支援します。
