QSW-M5216-1T

製品概要製品仕様お問い合わせ


超高速25GbEファイバーマネージドスイッチ。バックボーンネットワークに最適な10GbE接続も

オープン価格

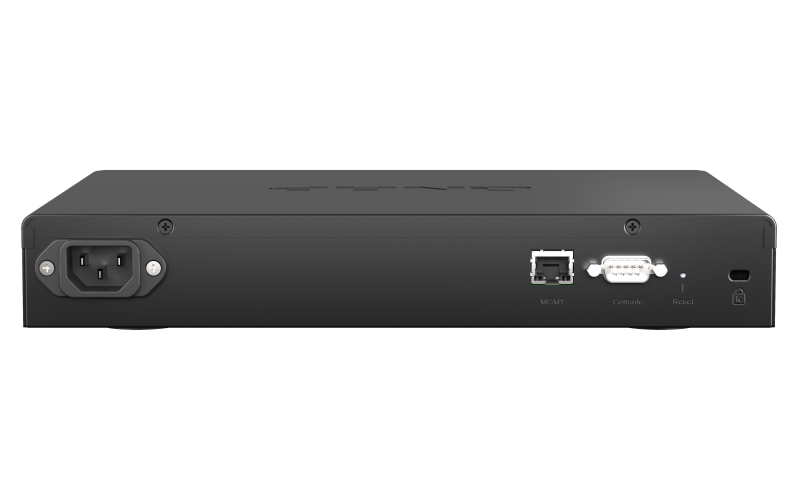

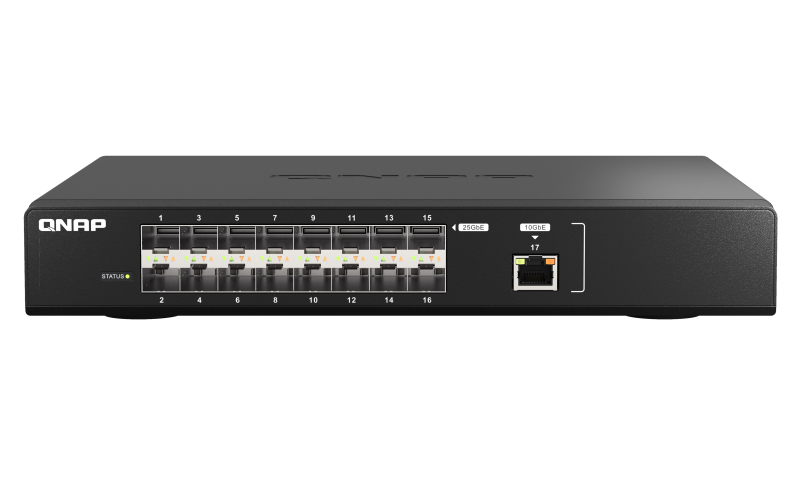

QSW-M5216-1T フロント QSW-M5216-1T リア


QSW-M5216-1Tは16ポート 25GbE SFP28ファイバーマネージドスイッチで、1つの10GbE NBASE-Tポートを備えます。Layer 2スイッチングおよびユーザーフレンドリーなウェブユーザーインタフェースを介したネットワーク管理機能を備えたQSW-M5216-1T は、ITに詳しくない人員にも使用可能な、エントリーレベルネットワーク管理ソリューションを提供します。25GbEの超高速および820Gbpsの基幹スイッチング性能を備えた QSW-M5216-1T は、サーバールーム内の25GサーバーおよびNASへのアップリンクを提供するコアスイッチとして、また25G/10Gスイッチに接続して高速ストレージ、仮想化、AIアプリケーションを高速化するのに使用できます。QSW-M5216-1Tは、お手頃価格で高い互換性を持つ柔軟なネットワークインタフェースを提供、小規模ビジネスにおいて既存のネットワークインフラストラクチャーに導入することで、超高速基幹ネットワークへのすばやいアップグレードを可能にします



25GbE ファイバー

QSW-M5216-1Tは16個の25GbE SFP28ファイバーポートを装備しており、サーバールームアップリンク用の820Gbps基幹スイッチング性能を備えます。

10GbE 接続内蔵

QSW-M5216-1Tは、1つの10GbE NBASE-Tポートを装備しており、ハイブリッド高速ネットワーク展開に対応します。

ユーザーフレンドリーな管理インターフェース

ユーザーフレンドリーなWeb UIを採用したQNAPスイッチシステム(QSS)は、概要ダッシュボード、ポート管理、設定ガイドを搭載しており、ネットワークの中央管理がより直観的で簡単になります。

Layer 2 ネットワーク

QSW-M5216-1Tは、Layer 2管理機能(LACP、VLAN、ACL、LLDPなど)を備え、ユーザーはネットワークの帯域幅を効率的に制御することで、セキュリティを強化できます。

RSTPプロトコル

QSW-M5216-1TはRapid Spanning Treeプロトコル (RSTP)に対応します。拡張、冗長性、ループ回避に対応する中小規模のネットワークが容易かつ効率的に展開できます。

省電力

IEEE 802.3az Energy Efficientイーサネット、全二重モードでのIEEE802.3xフロー制御に準拠するQSW-M5216-1Tは、不均衡な帯域幅からのパケット損失を回避し、低速または非動作の接続からの電源消費を低減させます。



超高速 25GbE へのアップグレードが簡単に。

10GbEは高速ネットワーク転送が可能な安定した基盤ですが、超高速 25GbEは、コスト面でさらなる利点を有し、データ演算アプリケーションのニーズに応えるSMBサーバールームとの互換性を有しています。

高速ストレージおよびAIアプリケーショ

25GbE は、高速ストレージ、仮想化、AIアプリケーションでの帯域幅のニーズに応えます。

高い互換性

25GbE SFP28は、10GbE SFP+/1GbE SFPと下位互換性を有し、Breakout DAC経由で50GbE/100GbEに接続可能で、既存のネットワークインフラストラクチャーに容易に適用可能です。

高いコスト効率

25GbEは10GbEより2.5倍高速でありながら、コストは2倍まで増えず、基幹ネットワークのアップグレードに最適です。





820Gbps高速スイッチング性能で基幹ネットワークに対応

QSW-M5216-1Tは16個の25GbE SFP28ファイバーポートを装備しており、820Gbps基幹スイッチング性能を備え、各ポートの性能を最大限引き出します。QSW-M5216-1Tはサーバールーム内の25G/100GサーバーおよびNASへのアップリンクを提供するコアスイッチとして、また25G/10Gエッジファイバースイッチに接続するのに使用できます。






複数の25GbE、10GbEポートによるフレキシブルな展開

16個の25GbE SFP28ファイバーポートに加え、QSW-M5216-1Tは1つの10GBASE-Tポートを備え、ハイブリッド高速ネットワークが構築できます。当製品の25GbE SFP28インタフェースは10GbE SFP+/1GbE SFPと下位互換性があり、10GbE RJ45は5つの速度 (10G / 5G / 2.5G / 1G / 100M) に対応するNBASE-T規格と互換性があります。
追加情報:TS-h3088XU-RPネットワーク拡張カード


  • 25GbE SFP28 Fiber

    SFP28 DAC(Direct Attach Copper)またはトランシーバーを使用して、ファイバー・インターフェースを備えたNASやネットワークカード、スイッチに接続できます。
    高速NAS

  • 10GbE RJ45

    既存の6aケーブルで、10GbE NASまたは10GbEスイッチに接続します。
    デスクトップおよびサーバーのアップグレード


NASおよび100GbEネットワーク拡張カードと併用して、高性能、低遅延コンピューティングを実現します。

QSFP28 ~ (4) SFP28ケーブルを使って、 QSW-M5216-1T の4つの25GbEポートを、QXG-100G2SF-E810 デュアルポート100GbEネットワーク拡張カード装備のNASに容易に接続できます。QSFP28 ~(4) SFP28接続グループをメインルートとし、他方をバックアップルートとして設定します。
追加情報:ネットワーク拡張カード




QSS:直感的なネットワーク管理ソフトウェア

QNAPスイッチシステム(QSS)は、付加価値の高い機能を搭載した使いやすいWeb GUIを特長としており、ネットワークの設定や管理を簡素化しています。

洗練されたデザイン

一目でわかる主要機能、フラットなコントロール層、ワンクリックログインを活用して、設定や管理を簡素化しましょう。

GUI

オンスクリーン表示は物理ポートと一致しており、使いやすいです。

付加価値機能

設定ガイド、ステータスチャート参照、オンラインファームウェア更新により、学習コストと管理コストが大幅に削減されます。



QSS:わかりやすい設定ガイド

QSSは、Layer 2ネットワーク制御に役立つ概要ダッシュボード、ポート管理、設定ガイドの機能を提供します。

概要ダッシュボード

リアルタイムのシステム情報、ポート接続状況、ポートトラフィックを表示します。


ポート管理

ポートの状態、ポートごとのパケット統計情報を表示し、ポート速度を設定します。


設定ガイド

手引きと手順ガイドを見れば、ネットワークの設定方法がすぐにわかります。


独自のステータスチャート
参照

設定中に4つの主なステータスチャートが参照可能で、異なる設定ページへの切換は不要です。


オンラインファームウェアのバージョン確認と更新

ワンクリックでファームウェアをアップデートすることで、QSW-M5216-1Tを安全な状態に保ちます。




帯域幅とパケットを管理してネットワークパフォーマンスを最適化

QSW-M5216-1Tは、帯域幅およびパケットコントロール機能 (LACP、VLAN、QoS、IGMPスヌーピングなど)を提供し、IPグルーピングおよび帯域幅管理機能を通してネットワーク性能を向上させます。

LACPVLANQoSIGMPスヌーピング
リンクアグリゲーション(LAG)は、複数のネットワーク接続を組み合わせることで、処理能力を高め、接続の失敗から保護します。 仮想ネットワーク(VLAN)は、さまざまなネットワークのデバイスをグループ化し、単独のネットワークに組み合わせることができます。 QoS (Quality of Service)は、帯域幅利用率を優先し、ネットワークリソースの割り当てを最適化できます。 IGMP Snoopingは、帯域幅損失を最小化し、ネットワーク情報漏洩を防止します。


強力なセキュリティとシステム機能

QSW-M5216-1Tは、強力なセキュリティおよびシステム機能 (ACL、LLDP、RSTP、フロー制御を含む)を備えており、アクセスコントロール、トラブルシューティング、ループ回避、パケット損失回避を利用して、ネットワークの信頼性を強化できます。

ACLLLDPRSTPフロー制御
- アクセスコントロール
- セキュリティシステム
- デバイス開示
- トラブルシューティング
- ループ回避
- バックアップパス
- 速度の均等化
- 渋滞の回避


ほぼ無音で省エネ


高性能冷却システムを備えたQSW-M5216-1Tは、バックグラウンドノイズ干渉のない、高速ネットワーク性能を実現します。IEEE 802.3az(EEE)サポートにより、パフォーマンスや機能を損なうことなく、電源消費を抑えることができます。リンク速度および動作を動的に検出・調節することで、QSW-M5216-1Tは、最大50%の電力を節約し、運営コストを最小限に抑えます。
