ND8312(販売終了)

8CH ネットワークビデオレコーダー ND8312

ND8312は8CHのネットワークビデオレコーダー(NVR)です。カメラを接続するだけで自動設定が行える”ワンボタンセットアップ"に対応しており、驚くほど簡単に設定作業が可能で、あらゆる小規模の監視アプリケーションに適合します。

4K HDMIモニター出力をサポートしており、マウスやキーボードを使って、録画されたビデオの検索や再生をPC無しで行うことができます。また表示解像度の自動調整機能を備えており、表示するカメラのレイアウトやモニターの解像度に合わせて、表示画像を最適化します。フィッシュアイカメラの歪み補正にも対応しており、また様々な外部機器とのインターフェースを利用して様々なアプリケーションに柔軟に対応します。



    • 8ch
    • 自動設定
    • 自動ストリーム調整
    • HDMI出力 (4K対応)
    • ONVIF対応
    • フィッシュアイ
      歪み補正

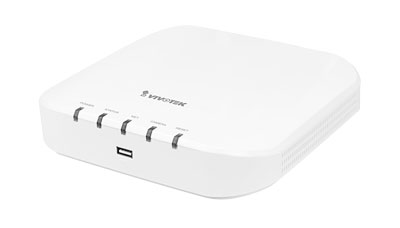

ND8312

    • H.264対応 8CH NVR
    • 内蔵HDDベイ (最大6TB)
    • VIVOTEK製IPカメラおよびONVIFに対応
    • HDMIローカルディスプレイ対応
      • リモートアクセスにも対応
    • 簡単モバイルアクセス対応 (VIVOCloud)
    • フィッシュアイカメラの歪み補正機能 (ライブ画像および録画再生)
    • 接続するだけで自動設定可能な、ワンボタンセットアップ
    • 直感的で洗練されたユーザーインターフェイス
    • ストーリーボード対応イベント検索機能
    • VIVOTEK純正CMS/VMSソフトウェアVAST/VAST2に対応
      • 大規模システムに対応可能
    • ファンレス設計

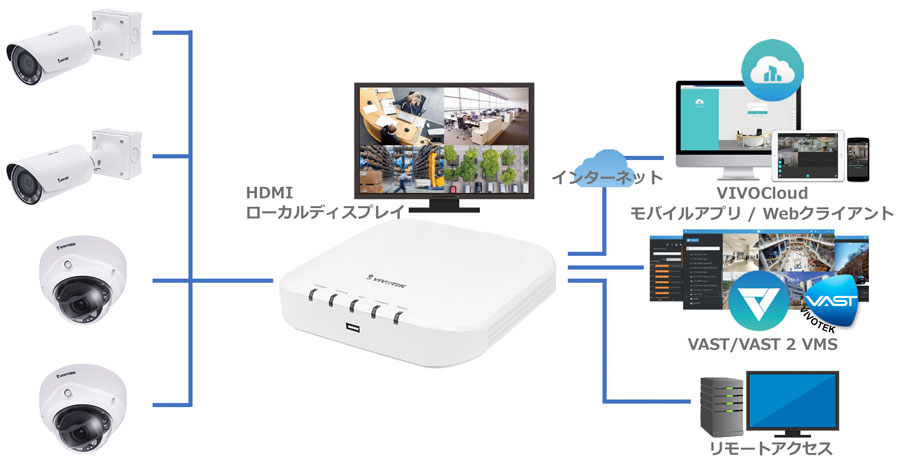

 NVR構成例

機能紹介動画

ワンボタンセットアップ

フィッシュアイカメラ 歪み補正機能

ストーリーボード対応イベント検索機能

仕様

ハードウェア仕様
システム
OS 組み込み用独自Linux
CPU ARMプロセッサー
メモリ 1GB
フラッシュメモリ 256MB
電源復旧機能 電源復旧後、自動的にリスタート
ストレージ
HDDベイ 内蔵 x 1
HDD最大容量 6TB x 1
HDD管理機能 作成, フォーマット, 削除
HDD S.M.A.R.T
ビデオ
ビデオ出力ポート HDMI x 1
解像度 3840 x 2160, 1920 x 1080, 1280 x 720
ビデオ圧縮デコード ハードウェア
デコード性能 H.264:
3840 x 2160 @ 30 fps (1-CH)
1920 x 1080 @ 120 fps (4-CH)
1280 x 720 @ 240 fps (8-CH)
外部インターフェイス
USB 前面:1 (USB 2.0)
背面:1 (USB 2.0)
音声端子 HDMI オーディオ出力
ネットワーク
Ethernetポート 1x RJ-45 10/100Mbps Ethernetポート
プロトコル IPv4, TCP/IP, HTTP, HTTPS, UPnP, RTSP/RTP/RTCP, SMTP, FTP, DHCP, NTP, DNS, DDNS, IP Filter
電源
電源入力 DC 12V 3A
最大消費電力 15W
LEDインジケーター
LEDインジケーター Power, Status, NET, CAMERA, RESET
物理仕様
フォームファクター デスクトップ
操作ボタン リセット(背面)
外形寸法 198 mm (幅) x 198 mm (奥行) x 47 mm (高さ)
重さ 530g (HDDを含まず)
動作温度 0℃ - 40℃
湿度 0 - 95%
一般仕様
安全規格 CE, LVD, FCC, VCCI, C-Tick, UL
保証期間 2年



ソフトウェア仕様
録画
最大カメラ台数 8
録画スループット (MB) 48Mbps, 1920 x 1080 @ 64fps (8CH)
ネットワークスループット
(MB)
40Mbps
音声圧縮方式 G.711, G.726
動画圧縮方式 H.264, MJPEG
画像解像度 最大 8MP
録画ストリーム 1
録画モード 連続、スケジュール、マニュアル、イベント、Activity Adaptive Streaming
録画設定 上書き
録画フォーマット 3GP
電子透かし 対応
ライブ画像 (ローカルディスプレイ)
ストリーム表示方法 固定 / 自動調整
ライブ画像表示 最大 8CH
レイアウト:
1x1,3V, 2x2,3x3, 1P+3, 2P+3, 1M+5, 1P+6
モニター機能拡張 オンスクリーン表示(NVR/カメラ), カメラ情報, リモートI/Oコントロール, イベント通知, アスペクト比, フィッシュアイ歪み補正:1O,1P,1R,1O3R,1O8R
PTZコントロール パネルコントロール, ジョイスティック
録画再生 (ローカルディスプレイ)
録画画像表示 4CH
レイアウト:1x1,2x2, 1P+3, 1V+3
再生操作 通常操作 (再生, ポーズ, 停止), 逆再生, 次/前フレーム, 速度調整, 時間指定, イベント, タイムライン, サムネイル (ストーリーボード)
録画検索 カレンダー, 日付時間指定, アラーム
サムネイル表示
(ストーリーボード)
録画映像のサムネイルをリスト表示 (最大 2CH)
表示拡張機能 オンスクリーン表示, イベント通知, アスペクト比, PiPコントロール, フィッシュアイ歪み補正(1O, 1P, 1R, 1O3R, 1P3R, 1O8R)
スナップショット JPEG
ビデオクリップ出力 EXE
ライブ画像 (リモート)
ストリーム表示方法 ストリーム選択
音声機能 一方向
ライブ画像表示 8CH
レイアウト:1x1,2x2,3x3, 1V+3,1M+5
表示拡張機能 オンスクリーン表示(NVR), ドラッグ&ドロップ, 画像停止, 音声調整, リモートI/Oコントロール, イベント通知, ブックマーク, フィッシュアイ歪み補正:1O,1P,1R,
PTZコントロール パネルコントロール
PTZ操作 直接操作, ホーム, ズーム, フォーカス, プリセット, パトロール, PiP
スナップショット JPEG
録画再生 (リモート)
録画画像表示 4CH
レイアウト:1x1,2x2,1V+3
再生操作 通常操作 (再生, ポーズ, 停止), 次フレーム, 速度調整, 日時指定, タイムライン, ブックマーク
モニター機能拡張 オンスクリーン表示(NVR), ドラッグ&ドロップ, 音声調整, PiPコントロール, フィッシュアイ歪み補正:1O,1P,1R,
スナップショット JPEG
録画画像出力 EXE
アラーム管理
スケジュールタイプ 連続、スケジュール、マニュアル
イベント モーション検知, PIR検出, カメラ妨害検出, デジタル入力 (カメラ), デジタル出力 (カメラ), 接続異常, HDD異常, HDDフル, カメラ接続不良
アクション 録画, Eメール(テキスト), Eメール(スナップショット), FTP, ブザー, PTZ操作 (プリセット位置に移動), デジタル出力(カメラ), VIVOCloud通知
録画時間 (秒) Pre-Record: 5 (最大 10), Post-Record (最大 300)
バックアップ
手動 USBメモリ(FATフォーマット), FTPサーバーアップロード
システム
ユーザー管理 ユーザー数:16
ユーザー権限レベル:Administrator / ユーザー
ユーザー権限設定:カメラ毎に設定
ログ システム、録画、ユーザー、エラー
日付設定 時間帯、マニュアル、NTP、サマータイム
言語対応 日本語、英語、フランス語、ドイツ語、スペイン語、イタリア語、チェコ語、ポーランド語、ポルトガル語、ロシア語、中国語(繁体字、簡体字)、韓国語
カメラ統合機能
カメラ登録 マニュアル、検索
画像設定 圧縮、解像度、フレームレート、画像品質
PTZコントロール パネルコントロール
モーション検出 対応
ONVIF仕様 Version 2.2、以降はプロジェクト対応
ONVIFストリーム ビデオ (H.264, MJPEG)
ONVIF録画 連続、スケジュール、マニュアル
