オールフラッシュに最適なデュアルコントローラーエンタープライズZFS NAS

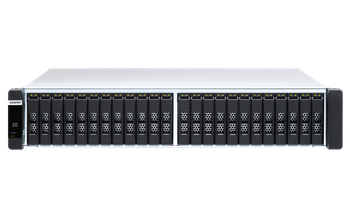

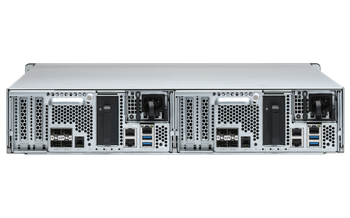

ES2486dc フロント ES2486dc リア

intel-xeon_E.png  openstack.png


ES2486dcエンタープライズZFS NASは、QNAP初のオールフラッシュアレイとデュアルアクティブコントローラーを持った高可用性NASです。Intel® Xeon® D-2142IT 8コア/16スレッドプロセッサーを心臓部にもつES2486dcは最大24台の2.5インチSAS 12Gbps SSDをサポートし、優れたI/Oスループットを発揮します。オールフラッシュアレイによるランダム書き込み性能は、ES2486dcにプリインストールされているフラッシュ対応に最適化されたQES 2.1.1オペレーティングシステムによってさらに向上しています。QESはZFSを使用して論理ボリューム管理をサポートしており、ブロックベースのインラインデータ重複排除とインライン圧縮によりI/OならびにSSDのストレージ消費量を減らし、同時にSSDの寿命を大幅に延ばすことで、オールフラッシュストレージアレイの価格性能比を大幅に高めています。データ保護用のほぼ無制限のスナップショットとSnapSyncを組み合わせたQESベースのES2486dcは、ミッションクリティカルなファイルサーバー、仮想サーバー、VDI、中規模データセンター、動画ストリーミング、監視ストレージバックアップおよび復元といった、能力を必要とするビジネスアプリケーションの要求に応えます。

Intel® Xeon® D デュアル アクティブ-アクティブコントローラが高可用性を保証し、優れた稼働時間と冗長化を提供します。
バッテリー保護された DRAM 書き込みキャッシュデータ保護機能および Flash 読み取りアクセラレーション機能は、業界最先端のランダムアクセス パフォーマンスを提供しています。
PCIeの拡張性により、10GbE/25GbE/40GbEアダプターでアプリケーションのパフォーマンスを向上させます。
10GbE SFP+ポートを4ポート備え、大きなファイルの共有および、仮想化またはデータセンターからの集中的なデータ転送を高速化します。
ほぼ無制限のスナップショット、スナップショットリモートバックアップ用のSnapSyncが、必須サービスを最短時間で再開させてビジネスを支援します。
ストレージ仮想化のために、VMware® vSphere® 6.5、Windows Server® 2019、Citrix® XenServer® 7.0をサポートします。OpenStack® クラウド環境にも対応します。


最適なストレージ効率をもつアクティブ/アクティブな高可用性

アクティブ-アクティブなストレージアーキテクチャにおいては、両コントローラーが広範囲のサービスを提供でき、コントローラーシステムが1つのアクティブスタンバイアーキテクチャとは異なります。アクティブ-アクティブのアーキテクチャがもたらす利点は、コンピューターリソースがアイドルになることが少なくなることです。ES2486dcのアクティブ-アクティブなコントローラーアーキテクチャの能力を活用するために、QNAPは複数のストレージプールを作成し、両方のコントローラー間でオーナーシップを分配することで、両方のコントローラーからの同時出力を有効にしてロードバランシング能力を高めます。


アクティブスタンバイのシングルコントローラーシステム

2つのHAシステムで価格が2倍となっていますが、ワークロードはアクティブなシステムでしか処理されないためにHAシステムで負荷の不均衡が起きます。さらに、ネットワークが切断されるとHAアーキテクチャが無効になるため、停電はデータ損失を引き起こす可能性があります。

アクティブ-アクティブ デュアル-コントローラシステム

ES2486dcの両コントローラーは、停電に対するCopy-To-Flash保護と二重の経路をもつSASインターフェイス設計に支えられながらトラフィックを送信します。コンピューターリソースの節約を行うだけでなく、高速、無停止、高可用性のストレージサービスが、SMB、NFS、iSCSIといった通信プロトコルによって提供されます。


Intel® Xeon® Dデュアルコントローラーは、インライン重複排除とSSDワークロードを最適化します。

Intel® Xeon® D-2142IT 8コア/16スレッドのプロセッサーを心臓部にもつES2486dcは、インライン重複排除とインラインコンパクションの性能を最大化できる強力なコンピューティングパワーを発揮します。デュアルアクティブ-アクティブコントローラは、1台のコントローラーが故障すると直ちにスタンバイコントローラーが引き継ぐため、フェイルオーバー/フェイルバック動作が実現します。冗長化ホットスワップ可能電源と冷却ファンにより、ビジネスでほぼゼロのダウンタイムの高可用性が実現できます。ES2486dcをJBODンクロージャ (EJ1600 v2) にデュアル-パスmini-SAS設計で接続すれば、JBODケーブルが外れた場合でも、運用を続けることができます。

es2486dc_screenshot



読み取りと書き込みをサポートするマルチレベルキャッシュ技術により、ストレージ性能が押し上げられます。

ES2486dcは、同期トランザクション用に、プライマリキャッシュ (L1 ARC) 、セカンダリキャッシュ (L2 ARC) としてのSSDキャッシュ、および書き込みキャッシュZFS Intent Log (ZIL) を同時にサポートし、さまざまなエンタープライズ アプリケーションが要求する性能を発揮します。

最大512 GBのメインメモリNVRAMキャッシュで書き込みキャッシュデータ
の紛失リスクを減少
SSD キャッシュ
それぞれのコントローラーには8つのRDIMMスロットがあり、最大512 GBのメモリが搭載可能です。

注: メインメモリは、ZILキャッシュにより8GBを保持します。
突然の停電発生時には、システムはキャッシュのデータをCopy To Flash (C2F) によりバッテリーで保護されているDRAMからM.2 SSDへ書き込み、データセキュリティを確保します。

注: 書き込みキャッシュのデータセキュリティを確保するために、QNAPでは1年ごとにBBUを交換することをお勧めします。QNAPはBBUに1年保証を提供します。
SSDキャッシング用にSSDを設定することで、IOPSパフォーマンスを上げ、ストレージボリュームのI/O待ち時間を短縮します。

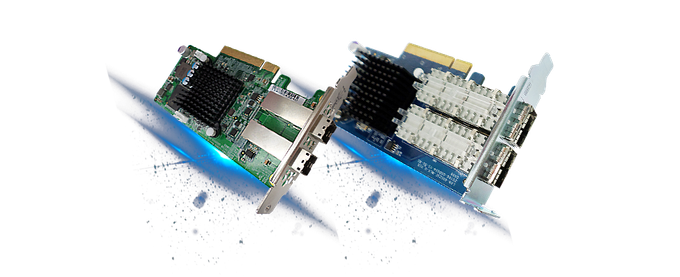

25GbE/40GbE高速ネットワークに備えたPCIe拡張

ES2486dcは、CPUに接続されたPCIe Gen 3.0 x8スロットを2つ持っており、超高速の10GbE/25GbE/40GbEネットワークカードをインストールすることで仮想化、メディアストリーミング、その他帯域を大量消費するアプリケーションを高速化します。iSERをサポートするSmart NICをインストールすることにより、VMware®の仮想化性能が向上します。16ベイの EJ1600 v2を7基接続するSAS拡張カード (SAS-12G2E)もインストールが可能で、ストレージ容量の余裕を1PBまでシームレスに拡張し、ホスト接続あたり最大48 Gbpsの今までにないパフォーマンスを実現します。

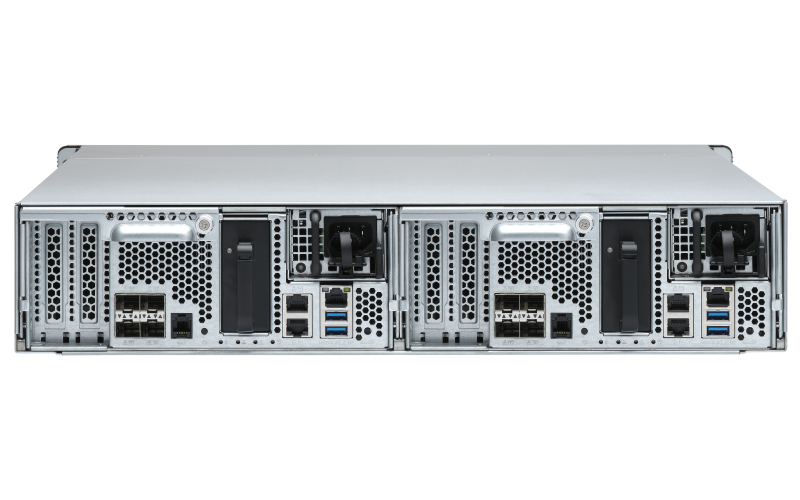

デュアルコントローラ NAS: 高い性能と信頼性、および高可用性

ES2486dcは、デュアルアクティブ-アクティブコントローラを採用し、ITストレージにおいて信頼性の高いミッションクリティカルなビジネスアプリケーションを提供します。


  1. 3基のホットスワップ可能なシステムファン

    ファンの回転数はNASの温度に合わせて自動的に調整されます。

  2. Intel® Xeon® D-2142ITプロセッサ

    DDR4メモリとPCI Express 3.0をサポートする、Intel® Xeon® D-2142IT 8 コア/16 スレッド 1.9 GHz プロセッサー (3.0 Ghz までバースト)。

  3. DDR4 2133 MHz ECCメモリ

    コントローラーあたり最大512 GBまでのメモリを可能にする8 RDIMMスロットのクアッドチャネルDDR4 ECCメモリ

  4. 2基のPCIe Gen 3.0 x8スロット

    より広範囲のアプリケーションに対応できる10GbE/25GbE/40GbEネットワークカードやSAS拡張カード。

  5. 4基の10GbE SFP+ ポート

    仮想化や高速データバックアップ・復元など、帯域を大量消費するアプリケーションに最適です。

  6. バッテリー・バックアップ装置 (BBU)

    突然の停電が発生した場合、BBUはデータをバックアップコントローラーに複製しながら、書き込みキャッシュデータ保護機能を有効にし、100%のデータの整合性を達成します。

  7. 3基のギガビットイーサネットポート

    サービスバインディング、ポートトランキング、MPIOをサポート。ギガビット LAN ポート 1ポートがリモート管理専用となります。

  8. 700Wの電源

    電源ユニットは1つの筐体内に装備されたホットスワップ可能な冗長電源ユニットで、無停止のシステム稼働時間を実現します。



QES 2.1.1: ZFSベース、オールフラッシュ性能に最適化

ES2486dcは、シンプルかつ効率的な FreeBSD カーネル、およびハイエンドのエンタープライズアプリケーションに最も適しているZFSファイルシステムに基づくQES (QNAP Enterprise Storage) 2.1.1 オペレーティングシステムを搭載しています。QES 2.1.1は、信頼性の高いデータ保護、復元、ビジネスクラス機能を提供するだけでなく、フラッシュストレージ用に最適化され、オールフラッシュストレージアレイの優れた性能を引き出すことができ、ミッションクリティカルなサービスを高速化し、VDI環境の課題を払拭します。QES 2.1.1は、マルチアプリケーション環境で安定したプライマリストレージとしての性能を発揮すべく、Quality of Service (QoS) 機能を備えています。フラッシュ対応に最適化されたQES 2.1.1は、直感的なQTSによるユーザー体験を変わらずに提供し、エンタープライズユーザーにとって習得しやすく、既存のITインフラストラクチャに容易に導入が可能です。




QESとQTSの比較

QES 2.1.1
QNAPエンタープライズシステム
QTS
QNAP NASシステム
OS カーネル FreeBSD Linux
ファイルシステム ZFS Ext4
SMB/FTP/NFS/iSCSI
エンド・エンドのデータ整合性
スナップショット上限 65535 1024
リモート障害復旧/バックアップ SnapSync スナップショットレプリカ
インラインデータ重複排除 バックアップ元でバックアップデータを重複排除(HBS 3)
インラインデータ圧縮
インラインデータコンパクション
アプリケーションの一貫性 スナップショットエージェント
VSSハードウェアプロバイダー
(QNAP NetBakレプリケーター)
スナップショットエージェント
VSSハードウェアプロバイダー
(QNAP NetBakレプリケーター)
Qtier (自動階層化)
App Center
アプリケーションサービス(Virtualization Station、Webサーバー、マルチメディアサービスなど)
アプリケーションシナリオ
  • ミッションクリティカルビジネスタスクのための高信頼ストレージ。
  • デュアルコントローラー エンタープライズZFS NASのための完璧なバックアップストレージ。
  • SSDとQtier技術を備えた高性能ストレージによるコスト効率の最大化。
  • 仮想マシンやコンテナ化されたアプリケーションをホストするためのストレージ。
  • QTSサービス (Webサーバー、VPNサーバー、FTPサーバーなど) を使用するアプリケーションサーバー。


SSDの潜在性能を引き出す – 究極の性能をもち費用対効果が高く、機動的

QES 2.1.1は、ZFSでのオールフラッシュ性能をさらに最適化するQNAP独自のWrite Coalescingアルゴリズムを装備し、エンタープライズクラスのデータ管理やミッションクリティカルサービスのための、優れた費用対効果のオールフラッシュソリューションを提供します。

Write Coalescingアルゴリズム

すべてのランダム書き込みを順次書き込みに変換しI/Oを減少させます。オールフラッシュ環境でのランダム書き込み性能を効果的に高めるだけでなく、SSDの寿命を延ばします。

ソフトウェア定義されたオーバープロビジョニング

ユーザーは、より高いオーバープロビジョニング比をSSD (1%~60%) およびストレージプール (1%~40%) に割り当てることができ、100%を超える一定した性能向上が得られます。


重複排除と圧縮により仮想化でのストレージ使用を最適化

QESによるES2486dcはビジネスに対し、優れた費用対効果をもつリモートデスクトッププラットフォームとミッションクリティカルな情報倉庫をもたらします。


インラインデータ重複排除

ブロックベースのデータ重複排除は、ストレージの利用を最適化し、必要とされるストレージ容量を大きく減少させます。

インライン圧縮

データサイズを小さくすることでストレージI/Oの負荷が減り、性能が向上します。VDIにおいては、重複排除されたデスクトップのキャッシュ化は容易になり、仮想デスクトップの性能がよくなります。

インラインコンパクション

繰り返しデータが多かったり、小さなファイルが大量に生成される場合 (銀行やE コマースの取り引きログなど) に、SSDのストレージ効率を高める効果があります。オールフラッシュストレージシステムのコスト効率をより高めます。

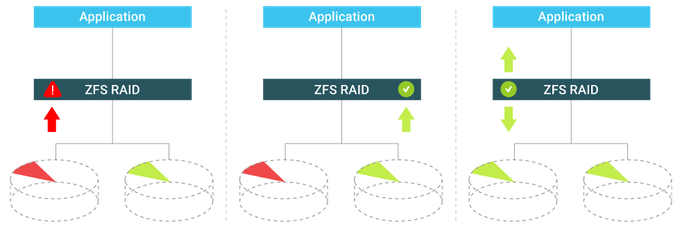

自己修復によるデータ整合性と信頼性

データ整合性を重視して設計された、QESベースのES2486dcは、そのエンド・トゥ・エンドのチェックサムを利用して、ハードウェア故障やファームウェアバグやメタデータのエラーによって引き起こされるサイレントデータ破損を訂正します。データ整合性の乱れが検出された場合、QESはデータがアプリケーションに渡される前に、他のミラーからのデータで自動的にデータを修正します。




ほぼ無限のスナップショットとSnapSyncを用いた円滑なリモートバックアップ

ES2486dcは、iSCSI LUNと共有フォルダーに対し最大65,535のスナップショットをサポートします。これは、毎時ひとつのスナップショットが作られるとすると、1日に24のスナップショットとなり、何も削除することなく7年分のスナップショットを作成できるということになります。ES2486dcはまた、ブロックレベルのSnapSyncでスナップショットをリモートサーバーに複製することも可能です。プライマリサイトで障害が発生した場合、SnapSyncがビジネスを支援し、重要なサービスを最短時間で再開させます。

事業継続性

コピーオンライト技術により、実行中のデータ書き込みに影響を与えることなく、即座のQESスナップショットが作成されます。SnapSyncは、差分バックアップ、リアルタイム重複排除および圧縮をサポートします。ソースES2486dcは、メタデータを圧縮する前に重複排除を行うため、同期データの量が減り、帯域リソースを節約できます。

VMware SRM

SnapSyncは、仮想アプリケーション用のエンタープライズクラスのリモートバックアップと災害時復旧ソリューションを提供するVMware Site Recovery Manager (SRM) をサポートします。SRM用のStorage Replication Adapter (SRA) により、ESXi® サーバーの動作オーバーヘッドはQNAP NASにオフロードされ、仮想マシンのバックアップと復元を高速化し、容易にします。

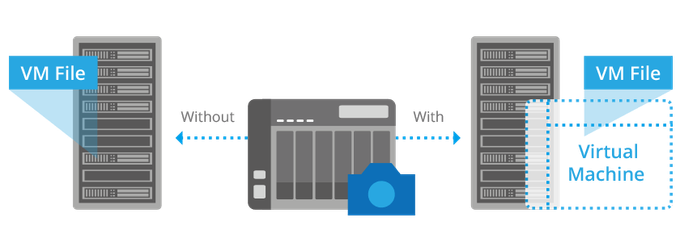

QNAP Snapshot Agentを用いたVSS 対応のアプリケーションのためのVMware/Windowsバックアップを作成

QNAP NetBak Replicatorは、使いやすいVSS 対応のバックアップソフトウェアで、追加ソフトウェアを必要とすることなく、企業がデータセンターや仮想化環境における完全なバックアップを作成できるようにします。QNAP Snap AgentおよびVSS Hardware Providerの動作環境を構築するには、VSS Service、Requestor、ProviderおよびQNAP Snap Agentを含むすべてのアプリケーションを同じサーバー上のVSS対応アプリケーションで展開できます。 最小要件は、1 台のES2486dcおよびその運用のための1台のサーバーです。




VMware、Microsoft、Citrixによる仮想化に対応し、iSERをサポート

ES2486dcは、仮想化環境における柔軟な展開と管理のため、VMware® vSphere® 6.5、Windows Server® 2019、Citrix XenServer® 7.0をサポートします。これは、 VMware® VAAIとMicrosoft® ODXをサポートし、ESXi® サーバーおよび Hyper-V® それぞれの負荷を軽減して性能を向上させます。QNAP vSphere ClientプラグインとWebプラグインもサポートされており、仮想化アプリケーションにおける操作と管理の効率性が高められています。iSERをサポートするSmart NICがインストールされているES2486dcとVMware® ESXiサーバーは、高められたVMware® 仮想化性能によりCPU負荷をオフロードするiSERの能力を利用できます。



OpenStack対応で、常識にとらわれないエンタープライズクラウドサービスを追求


QESは、OpenStack® CinderおよびManilaファイル共有サービスをサポートします。QNAP Cinder Driverにより、ES2486dcは仮想マシンに対してブロックレベルのストレージ領域を提供します。iSCSI を利用して仮想マシンを短期間でデプロイし、仮想マシンイメージのアクセスが効率的になるだけでなく、市販のクラウドストレージプラットフォームと簡単に統合でき、ビジネスには柔軟で使いやすい、低コストのストレージソリューションを手にできます。
