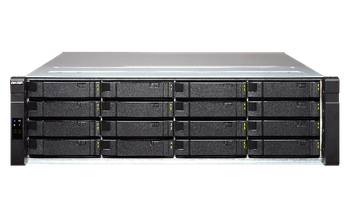

EJ1600 v2

高性能、デュアルコントローラー、12 Gbps SAS、 RAID拡張エンクロージャー

エンタープライズ ZFS NASのストレージ容量を簡単かつ柔軟に拡張

EJ1600 v2拡張エンクロージャーは高速ミニSASケーブルで複数のエンクロージャーを接続し、QNAP エンタープライズZFS NASのストレージ領域を拡張できるように設計されています。筐体に12Gbps SASインターフェイスを備えたEJ1600 v2は12Gbps SAS対応 エンタープライズ ZFS NASで高速データパススルーを可能にします。仮想化アプリケーションや大規模データアプリケーションなど高性能相互接続が必要とされる用途で特に役立ちます。ビデオ監視、大量のデータのアーカイブ、テレビ放送のストレージなどが含まれます。企業において効率が最適化され、ROIが最大化されます。EJ1600 v2はデュアルパスmini-SASを利用してエンタープライズ ZFS NASに接続されるので、外部JBODケーブルが外れても動作を継続します。

• デュアルチャンネル (デュアルパス) により1つのノードが故障しても動作が継続
• ミッシングモードでの保護
• 高密度、高効率、高い拡張性

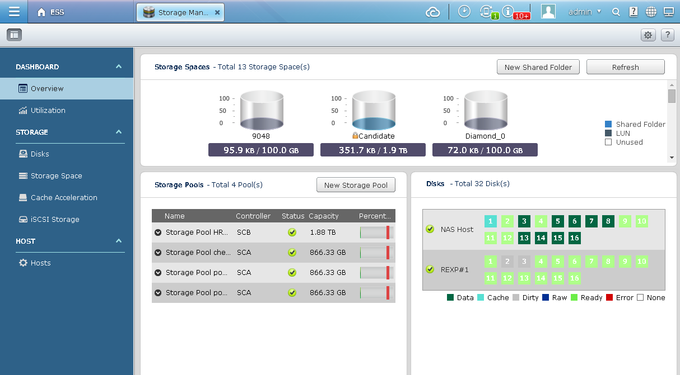

• QESストレージマネージャによる柔軟な管理
• デュアルコントローラーエンタープライズ ZFS NASに最適なバックアップストレージ

接続可能なZFS NASモデルと接続時の性能:

* 最大容量は 12TB HDD で計算されています。

デュアルパス設計が動作の継続を約束

EJ1600 v2とエンタープライズ ZFS NASは、デュアルチャンネル(デュアルパス) 設計により、1 つのノードが故障しても動作を継続します。mini-SASケーブルの破損により一方の外部JBODケーブルが絶たれても、通常の動作が続けられます。これはマシン間のデータ保護と容量拡張にとって重要であり、企業のミッションクリティカルなタスクを中断させません。EJ1600 v2をエンタープライズ ZFS NASに接続して電源を入れるだけで、NASはEJ1600 v2のハードドライブを新しく取り付けられたローカルドライブとして検出します。NASの容量は強力なQESストレージマネージャを使用することでシームレスに拡張し、管理できます。

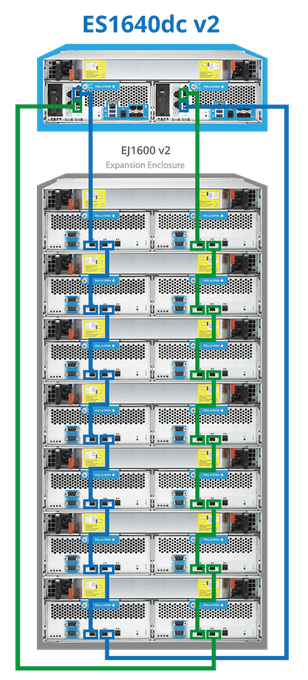

上の画像のように、拡張ユニットの接続に利用される配線方法により、冗長なクロスループ構成が作られます。これにより拡張ユニットからベースのエンタープライズ ZFS NASまでのパスが冗長化されます。さらに、システムフェールオーバー保護にJBOD接続障害の保護が含まれることで、保護層が厚くなります。これら2つの保護手法により、EJ1600 v2までの1つまたは複数のパスが切断されても、他の拡張ユニットは引き続きベースであるエンタープライズ ZFS NASに通信できます。

ミッシングモードでの保護

RAID拡張エンクロージャーの切断を検出すると、エンタープライズ ZFS NASはデータ保護のためにIOアクセスをブロックします。システムはミッシングモードからデータが無傷のまま通常状態に復旧できます。

高密度、高効率、高い拡張性

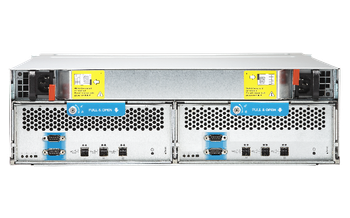

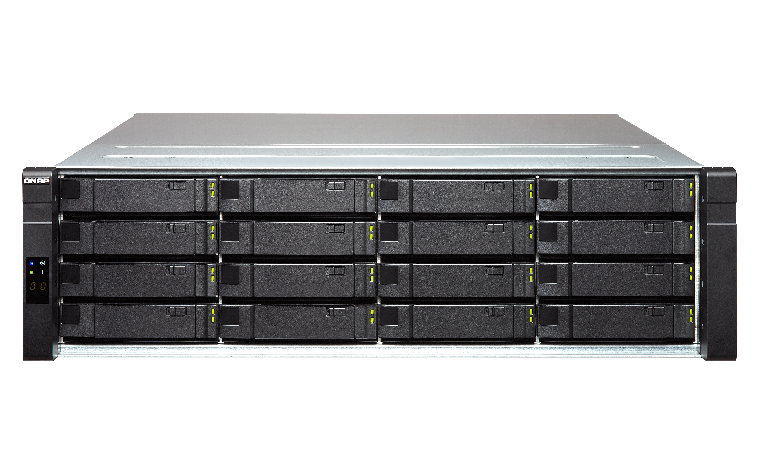

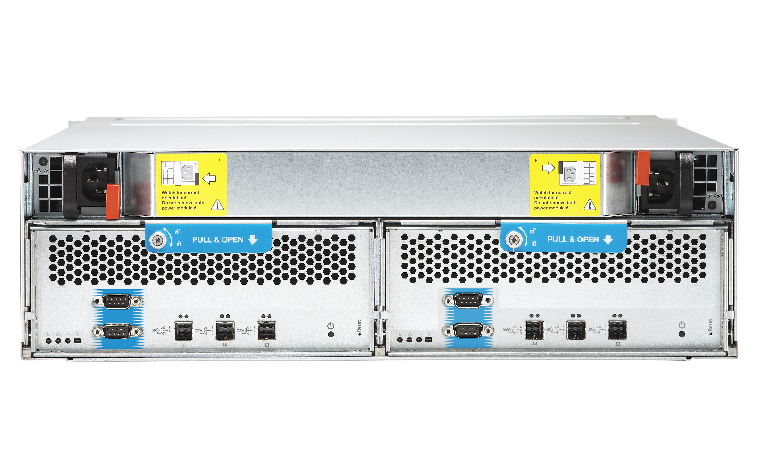

EJ1600 v2は3Uラックスペースで16台のハードドライブをサポートし、192TBの物理容量を実現します。EJ1600 v2はコントローラーごとに2つのSASワイドポート (入力ポートと出力ポート) を備え (デュアルコントローラーで合計4つのSASワイドポート)、それぞれホスト接続とデイジーチェーンに利用されます。各SASワイドポートは4つのSASチャンネルを結合し、各チャンネルがそれぞれ12 Gbps の全二重速度をサポートします。このソリューションは、ホスト接続あたり最大48 Gbps の他に類を見ないパフォーマンスを提供します。
