TS-1683XU-RP

販売終了
後継製品 :TS-h2287XU-RP

製品概要製品仕様お問い合わせ


高パフォーマンスと信頼性のためのIntel Xeon EプロセッサーおよびECCメモリー

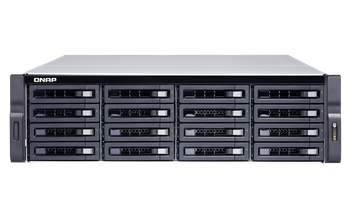

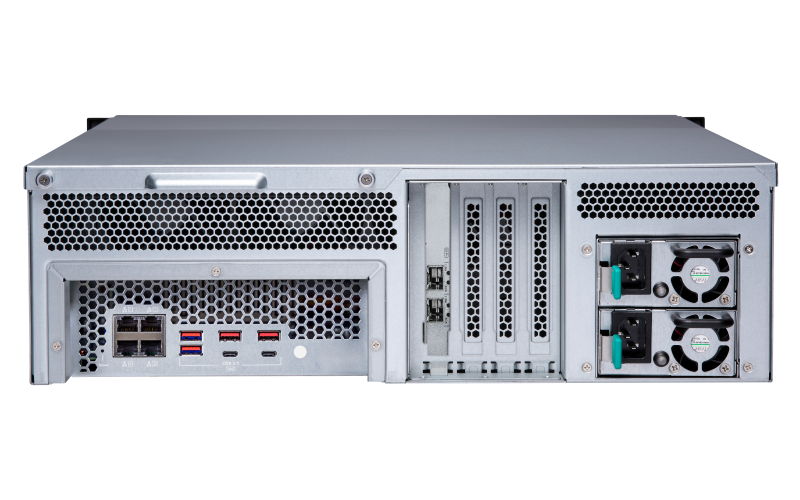

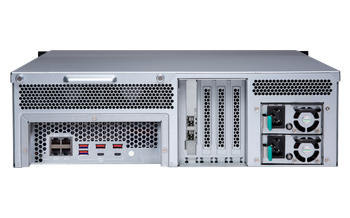

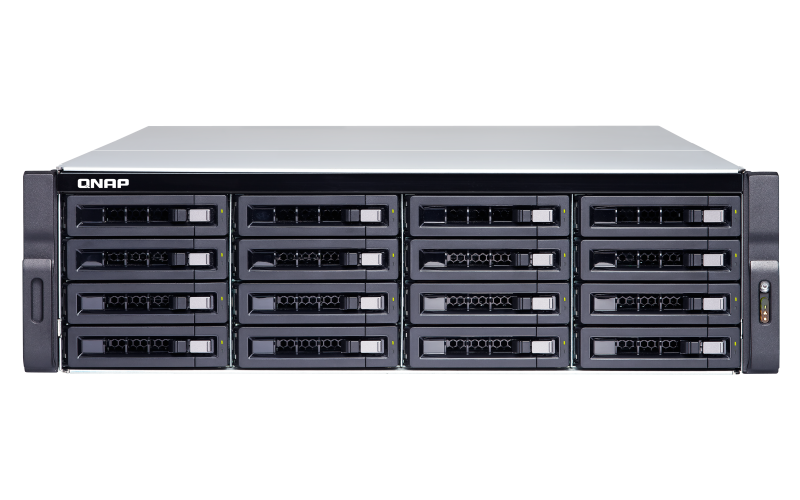

TS-1683XU-RP フロントTS-1683XU-RP リア



最大128GBのDDR4 ECCメモリーを搭載したIntel Xeon EベースのTS-1683XU-RPエンタープライズNASは、優れた信頼性とともにサーバーグレードのパフォーマンスを提供します。帯域幅を要求するアプリケーションのニーズを満たすだけでなく、仮想化パフォーマンスを向上してCPUワークロードのアンロードを行うためのiSERもサポートするMellanox ConnectX-4 Lx 10GbEコントローラーを採用しています。また、PCIe拡張により、ビデオ監視、仮想化、AIアプリケーションの強化を行うためにグラフィックカードを取り付けることができます。パフォーマンス指向のTS-1683XU-RPは、ソフトウェア定義型のSSDエキストラオーバープロビジョニング、ソフトウェア定義型のネットワークと仮想スイッチなどを含む、ビジネスにすぐに適用できる高度な機能を提供します。

DDR4 ECCメモリーは単一ビットのメモリーエラーを検出して修正するため、重要なアプリケーションに対する高い信頼性を示しています。
iSER対応の2つの10GbE SFP+ SmartNICポートにより、大容量のファイル共有、インテンシブなデータ転送、およびVMware仮想アプリケーションを加速します。
PCIe拡張性により、グラフィックカードまたは40GbE/25GbE/10GbEアダプターーでアプリケーションパフォーマンスを向上できます。
信頼性とコスト効率を両立するVMware、Citrix、Microsoft Hyper-V、Windows Server 2016の仮想化をサポートしています。
ソフトウェア定義型のSSDエキストラオーバープロビジョニングはライトアンプリフィケーションに効果があり、IOPSを要求するアプリケーションのSSDランダム書き込み速度を最適化します。
包括的なセキュリティ管理。NASのセキュリティポータルを提供し、常時NASステータス情報を提供。


Intel Xeon Eプロセッサー。並外れたパフォーマンス

TS-1683XU-RPは、Intel Xeon E-2124 クアッドコア3.3 GHzプロセッサー(最大バースト4.3 GHz)、16 GB DDR4 ECC(最大128GBまでアップグレード可能)、および冗長電源を採用し、コスト効率の良いNASソリューションとしての堅牢なエンタープライズIT環境にサーバー級のパフォーマンスおよび信頼性を提供します。4つのギガビットRJ45 LANポートに加え、TS-1683XU-RPは、2つの10GbE SFP+ SmartNIC LANポートも採用しており、優れたパフォーマンスブーストを提供します。

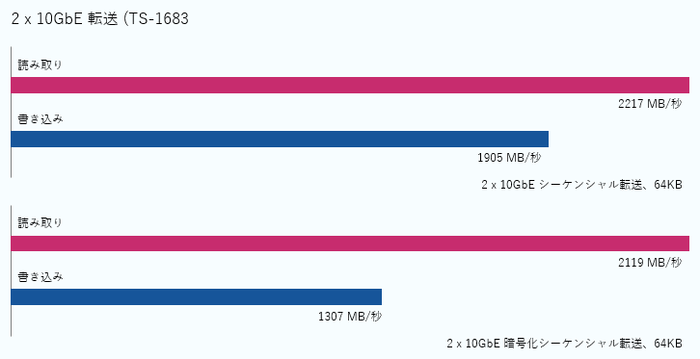

QNAPラボでテスト済み。数値は環境によって異なる場合があります。

テスト環境:
NAS:TS-1683XU-RP
OS:xqr1
ボリュームタイプ:xqr2
クライアントPC:Intel Core i7-6700 3.40GHz CPU; 128GB RAM; MLX CX3 10GbE NIC; Windows 10 64-bit; IOmeter 1.1.0 20 workers 1 outstanding, SMB throughput, 64KB, 30S ramp up time, 3M run time.

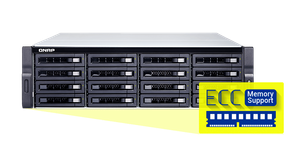

ECCメモリーは、データ破損を防ぎ、信頼性を確実なものにします。


Intel Xeon EベースのTS-1683XU-RPは、ダウンタイムやデータ損失を防ぐために、単一ビットのメモリーエラーを検出して修正できるECCメモリーを使用しています。これは、常に実行している、ミッションクリティカルなサーバー級のアプリケーションには不可欠です。TS-1683XU-RPは、4つのLong-DIMMスロットデュアルチャンネルDDR4メモリーをサポートしています。ペアのメモリーモジュールを使用すると、TS-1683XU-RPはデュアルチャンネルアーキテクチャのパワーを利用してパフォーマンスをブーストできます。また、仮想化など動的に変化するワークロードに対応するための優れたパーマンスを実現するために、TS-1683XU-RPメモリー構成(最大128GBのRAMをサポート)をカスタマイズすることができます。

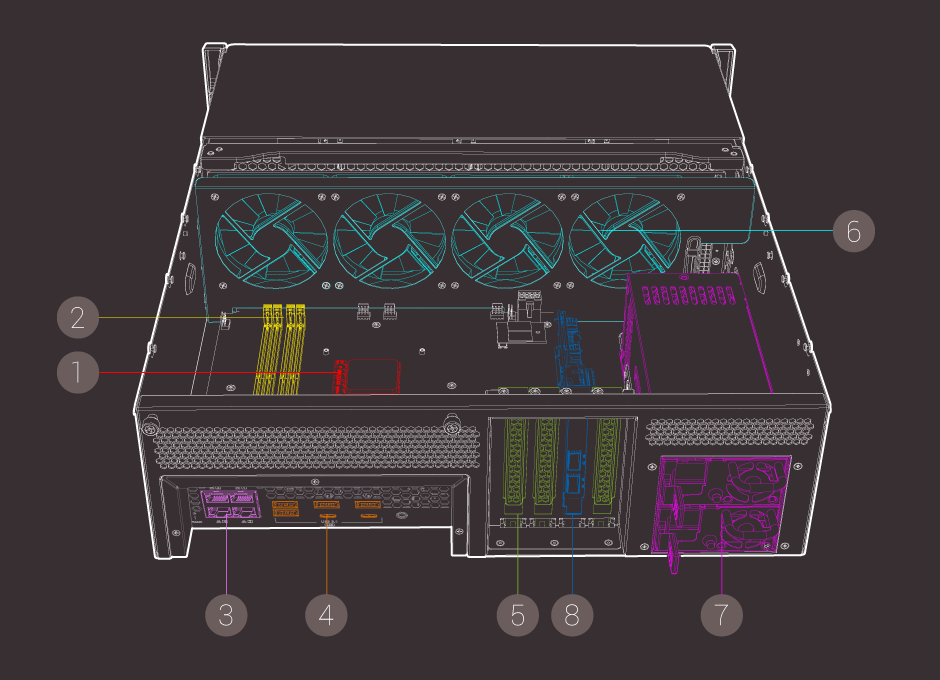

サーバー級のハードウェア:堅牢で拡張可能

TS-1683XU-RPは優れたハードウェアと拡張性のあるアーキテクチャを採用しているため、パフォーマンスとアプリケーションの多様性におけるビジネスニーズを満たすための最適なパフォーマンスと柔軟性を提供します。


  1. Intel Xeon Eプロセッサー

    高パフォーマンスIntel Xeon E-2124 4コア/4スレッド3.3 GHzプロセッサー

  2. DDR4 ECCメモリー

    最大128GBのRAMの4つのDDR4デュアルチャンネルLong-DIMMメモリーモジュールをサポート。

  3. 4xギガビットイーサーネットポート

    サービスバインディング、ポートトランキング、そしてMPIO構成に最適。

  4. USB 3.1 Gen2ポート

    データ転送速度を大幅に向上する2つのType-C USB 3.1 Gen2 10Gbpsポートおよび4つのType-A USB 3.1 Gen2 10Gbpsポートを含む。外部ハードドライブ、プリンター、UPSをサポート。

  5. 5x PCIe 拡張スロット

    より優れたアプリケーションのポテンシャルを引き出すためにSAS拡張カード、グラフィックカード、10GbE/ 25GbE/ 40GbEネットワークカード、QM2カードをサポートしています(1つのスロットには10GbEアダプターーが既に取り付けられています)。

  6. システムファン

    システム温度を監視し、状況に応じてファン速度を自動的に調整。

  7. 電源装置

    500Wの冗長電源により、継続的なシステムのアップタイムを実現。

  8. 2x 10GbE SFP+ポート

    iSERサポートによりMellanox ConnectX-4 Lx SmartNICコントローラーを使用。10GbEネットワークを完全サポート。仮想化や高速バックアップ/復元などの帯域幅を要求するアプリケーションの実行に理想的。


デュアル10GbE接続は、高速データ転送とVMware仮想化をiSERで最適化します。

TS-1683XU-RPは、Mellanox ConnectX-4 Lx SmartNICを使用する2つの10GbE SFP+ポートを提供します。これらは、RDMA(iSER)プロトコルのためのiSCSI拡張をサポートしています。これにより、データは一般的なネットワークドライバー、ソケットレイヤーをバイパスでき、ESXiサーバーとストレージのメモリーバッファに直接入り、CPUワークロードをアンロードできます。VMwareサーバーとTS-1683XU-RPは両方ともiSERをサポートしているため、ランダム読み込み/書き込みパフォーマンスを最大60%増大し、レイテンシを50%低減させることができます。これにより、厳しい条件の仮想化アプリケーションを最適化するために不可欠なツールを提供することができます。

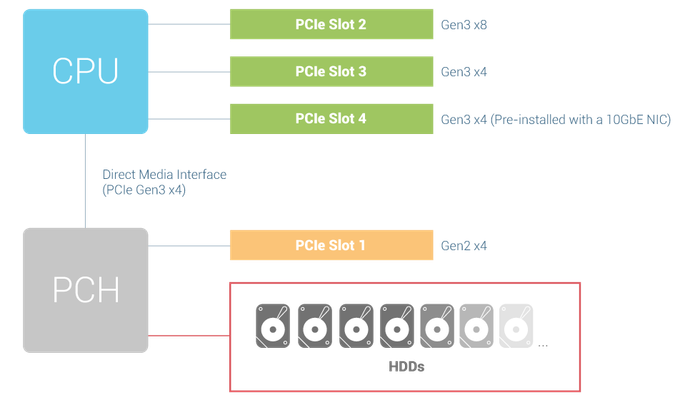

PCIeスロットの推奨使用方法

TS-1683XU-RPは複数のPCIeスロットを提供します。SATAドライブに十分な帯域幅を確保するためにも、PCIe Gen2スロット(スロット1)には安価な拡張カード(1GbE NIC、USB 3.0カード、またはWi-Fiアダプターなど)のみを使用することが推奨されます。これはこのスロットがPCHに接続されているためです。ハイエンド拡張カード(10GbE/40GbE NIC、SASカード、Mustang-200アクセラレーションカード、およびグラフィックカードを含む)については、PCIe Gen3スロット(スロット2、3、4)を使用することが推奨されます。これは、これらのスロットがCPUに接続されているためです。


PCIe拡張による豊富なI/O能力

TS-1683XU-RPは、アプリケーションのポテンシャルを拡張するために、さまざまな拡張カードの使用が可能な4つのPCIeスロットを採用しています。

注記:1U、2Uラックマウントモデルは、ロープロファイルグラフィックカードを使用します。3U、4Uラックマウントモデルは、フルサイズのグラフィックカードを使用します。

40GbE/ 25GbE/ 10GbEのネットワークカード

仮想化、大量のデータ転送、および高速バックアップ/復元など、帯域幅を必要とするタスクのための超高速スループットを可能にします。


QM2 M.2 SSD/10GbEカード

パフォーマンスと帯域幅を最適化するためにM.2 SSDキャッシングまたは10GbE(10GBASE-T)接続をNASに接続します。


SAS拡張カード

最大128台のSAS/SATAドライブを追加することでストレージ容量を増大するために、REXP拡張ユニットにTS-1683XU-RPを追加するために設計されています。


グラフィックカードでGPUアクセラレーション計算を強化

グラフィック演算および変換に、グラフィックカードが最適化されます。TS-1683XU-RPは、AMD RadeonまたはNVIDIAグラフィックカードを取り付けてデータインテンシブなAI機械学習をブーストするためのPCIeスロットを提供します。画像処理および仮想マシンパフォーマンス(GPUパススルー)に対するメリットも提供します。

注意:
1. 3U/4Uモデルは、外部電源を必要とする高プロファイルグラフィックカードをサポートしています。1U/2Uモデルは、外部電源を必要としない(たとえばNVIDIA GT1030など)低プロファイルグラフィックカードをサポートしています。
2. QTSに対するGPUサポートは、NVIDIA グラフィックスカードだけに適用されます。VM用GPUパススルー は、AMD と NVIDIA グラフィックスカードでサポートされます。
3. Virtualization Stationがグラフィックスカードを使用する場合、NASはQTSに対するハードウェアトランスコーディングを一時的に停止します。
4. NAS用のグラフィックカードを購入する前に、対応のNASとグラフィックカードをについて、互換性リストを参照してください。




グラフィックカード用の推奨PCIeスロットと対応寸法

TS-x83XUシリーズ電源装置PCIeスロット寸法(W x h x L)(mm)
TS-983XU 250W スロット 1 19 x 68.9 x 257
TS-983XU-RP 300W(x2) スロット 1
TS-883XU 350W スロット 2 37 x 68.9 x 214
TS-883XU-RP 300W(x2) スロット 4
TS-1283XU-RP 300W(x2) スロット 2 37 x 68.9 x 214
スロット 4
TS-1683XU-RP 500W(x2) スロット 2 38.5 x 111 x 214
スロット 4
TS-2483XU-RP 800W(x2) スロット 2 55 x 138 x 312
スロット 4


SSDキャッシングおよび自動階層化により、年中無休のストレージ効率を実現

TS-1683XU-RPでQtier自動階層化を有効化することで、組織は必要な量のSSDを購入して、データストレージと共有のための最高の価値/パフォーマンスそして最適なストレージ効率を得ることができます。


SSDキャッシュでランダムデータアクセス速度を向上

SSDキャッシュは、IOPSパフォーマンスをアクセラレーションして、ストレージボリュームのレイテンシを低減します。これらは、IOPSを要求するアプリケーション(データベースや仮想化を含む)に理想的です。また、全体的なワークフローを大幅に向上できます。TS-1683XU-RPは、書き込み専用のSSDキャッシュをサポートし、書き込み重視のアプリケーションを大幅にブーストします。また、RAID 5/6 SSDキャッシュもサポートしており、高パフォーマンスとキャッシング容量を実現します。

QtierテクノロジーによるSSDの価値の最大化

Qtier Technologyは、データのアクセス頻度に基づいて2.5インチSSDと大容量HDD間においてデータを自動的に移動することでストレージ効率を継続的に最適化する自動階層化でTS-1683XU-RPを強化します。Qtier 2.0は、キャッシュのような予約スペースでSSD階層化ストレージを強化して、リアルタムにバーストI/Oを処理し、SSDのメリットを最大限に引き出すことのできるIOへのケアを特長としています。




安価なコンシューマーSSDからエンタープライズ級のSSDパフォーマンスレベルを取得

TS-1683XU-RPは、追加のOP容量(1%から60%)を割り当て、ランダム書き込み速度を最適化し、SSD寿命を拡張することができるソフトウェア定義型のSSDエキストラオーバープロビジョニングに対応しています。現在では、TS-1683XU-RPに安価なコンシューマーSSDを使用できます。また、SSD OPを調整し、エンタープライズ級のパフォーマンスと耐久性を得て、より高速なファイルのバックアップ、よりスムーズなマルチメディアの使用感、最適化された仮想化アプリケーションを利用することができます。




包括的なセキュリティ監視を行うための、QVR Proの最大128個の監視チャンネル

TS-1683XU-RPは、監視を行うための8つのライセンス無料のチャンネルを含むQVR Pro監視ソリューションをサポートしています。これは、より拡張的なセキュリティ展開を行うために追加のチャンネルライセンス購入を行うことで最大128チャンネルまで拡張できます。QVR Proは、市場で出回っているすべての標準の魚眼カメラを含む、5,000種を超えるIPカメラをサポートしています。魚眼カメラのポテンシャルを完全に引き出す高度な機能もあります。単一魚眼カメラの画像を、9つのチャンネルで同時にさまざまな角度から表示できる機能や、魚眼カメラの画像のクロスプラットフォームハードウェアアクセラレーションデコーディング機能を提供しています。QVR Proは、展開の柔軟性と節約性を提供しつつ、より高度な監視パフォーマンスを確実にします。



物理ネットワークおよび仮想ネットワークリソースを柔軟に割り当て、ネットワーク展開を簡素化できます

ネットワークと仮想スイッチアプリケーションでは、無制限の仮想アプリケーションに制限された物理ネットワークリソースを利用し、素晴らしく可視化されたネットワークトポロジーマップでネットワーク構造全体を集中管理できます。柔軟な管理性により、物理ネットワークおよび仮想ネットワーク接続を簡単に再構成することができます。そのため、必要なときに十分なネットワークリソースをTS-1683XU-RP、仮想マシン、コンテナーに割り当てることができます。ネットワーク展開が大幅に簡素化されると同時に、ネットワーク管理の効率性が大幅に向上します。




完全なバックアッププランニング

TS-1683XU-RPは、信頼でき、柔軟なバックアップおよび障害復旧ソリューションを提供し、コスト効率がよく、生産性の高い日々のバックアップジョブにおける管理を支援します。


ボリューム/LUNのスナップショット

スナップショットは、NASデータ保護には不可欠です。また、ブロックレベルの機能により、スナップショットがランサムウェアの脅威が増加する中でも、データを保護するための信頼できる手段になります。TS-1683XU-RPは、各ボリューム/LUNに対して256スナップショットを、各NASごとに最大1,024スナップショットをサポートしています。

Hybrid Backup Sync

バックアップ、復元、同期機能を統合して(RTRR、rsync、FTP、CIFS/SMBを使用)、包括的なデータストレージおよび障害復旧プランとしてローカル、リモート、およびクラウドストレージ空間に簡単にデータを転送することができます。

VMバックアップ

高パフォーマンス、潜在的な大容量ストレージ、統合仮想化ソリューション、いつでもシステムの状態を記録するスナップショットサポートにより、TS-1683XU-RPは仮想マシンのバックアップに理想的なモデルと言えます。

WindowsとMacのバックアップ

ライセンスフリーのQNAP NetBak Replicatorユーティリティを使用することで、Windowsコンピューターからファイルのバックアップ/復元を行うことができます。Macコンピューターのバックアップを行うためのTime Machineも完全にサポートされています。


ブロックベースのiSCSI LUN:仮想ストレージの理想的な選択肢


TS-1683XU-RPは、ファイルベースのLUNよりも信頼でき、独立した環境を提供するブロックベースのiSCSI LUNをサポートしています。TS-1683XU-RPはVMware、Citrix、Microsoft Hyper-V、およびWindows Server 2016をサポートしており、仮想環境のための高パフォーマンスかつ信頼でき、安価なストレージソリューションを提供しています。また、仮想アプリケーションにおける動作効率および管理性を向上し、ESXiサーバーおよびHyper-Vのサーバー負荷を開放して、QNAP vSphere ClientプラグインおよびQNAP SMI-Sプロバイダーをサポートすることで、パフォーマンスを向上するVMware VAAIおよびMicrosoft ODXをサポートしています。



システムステータスやデータセキュリティの完全なコントロール

オープンネットワーク環境では、接続したデバイス上のデータは、クラッキングの脅威にさらされます。TS-1683XU-RPは、暗号化されたアクセス、IPブロック、2段階認証などの幅広いセキュリティオプションを提供します。管理者は、各種フォルダーに対するユーザーのアクセス権を制御し、セキュリティ管理を向上するための以下のツールを使用することができます。



セキュリティカウンセラー

NASの脆弱性をチェックし、複数の攻撃方法に対してデータを保護する推奨を提供します。また、これはウイルス対策、マルウェア対策ソリューションとも統合されており、ユーザーのNASの保護を支援します。


通知センター

すべてのQTSシステムログ、イベント、アラートを統合し、複数のアプリで個別の設定を行うことなく、単一のアプリソリューションを提供します。




柔軟かつ経済的なストレージ拡張

QNAPでは、データおよびビジネスの成長に適応するために、必要に応じてNASストレージを複数の方法で拡張できます。


拡張エンクロージャの接続

最大8台のREXP-1620U-RP、REXP-1220U-RP、またはその他拡張エンクロージャに接続可能。
*SASストレージ拡張カードが必要です。

VJBOD

VJBOD(Virtual JBOD)では、その他のQNAP NASの未使用ストレージを使用することでストレージ容量を拡大できます。TS-1683XU-RP上のローカルディスクとして、最大8台のQNAP NASをマウントすることができます。

RAID容量をアップグレード

低容量のドライブを、大きな容量のドライブにホットスワップすることで、QNAP NASはあなたのビジネスと共に成長することができます。

新しいNASへの移行

NASハードドライブを、より大きなQNAP NASに取り付け、既存データおよび設定すべてを保持します。


その他の生産性アプリケーション


Qsirch

キーワードおよび検索条件を使用して特定の画像、音楽、ビデオ、文書、電子メールを素早く見つけることのできるフルテキスト検索エンジン。

QmailAgent

複数の電子メールアカウントを一元的に管理し、電子メールをNASにバックアップし、電子メールのセキュリティと個人情報を保護します。

Browser Station

NASブラウザ経由でのリモートアクセスを可能にし、複雑なVPN設定なしでローカルリソースにアクセスできます。
