TS-h1283XU-RP

製品概要製品仕様価格表お見積もりお問い合わせ


QuTS hero搭載 - より優れた信頼性と高いパフォーマンスを備えたZFSベースのオペレーティングシステム

単体モデル : オープン価格、HDD搭載モデル : ¥1,086,000 から (ニアラインクラス 1TB x 12)

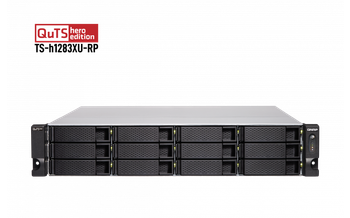

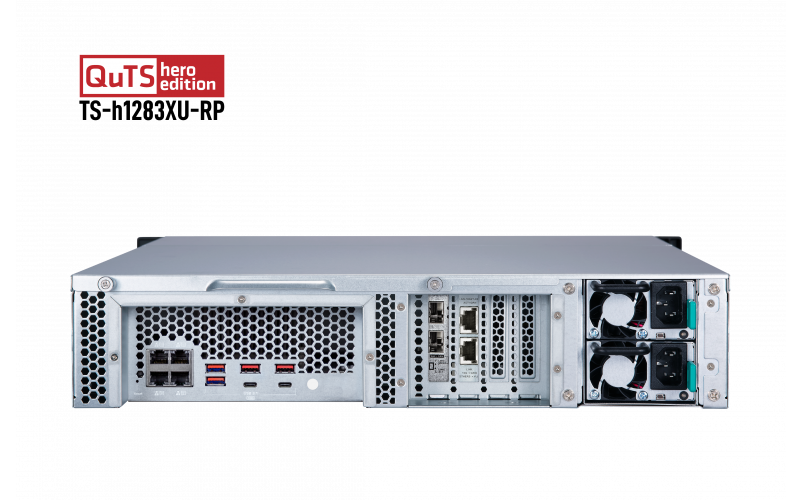

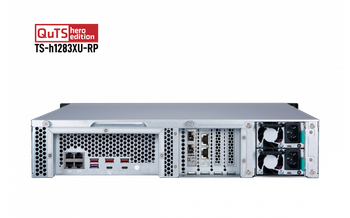

TS-h1283XU-RP フロントTS-h1283XU-RP リア



TS-h1283XU-RPは、Intel Xeon EプロセッサーとDDR4 ECCメモリーを搭載し、サーバークラスのパフォーマンスと信頼性と提供します。ZFSベースのQuTS heroオペレーティングシステムを採用し、ほぼ無制限のスナップショット、SnapSync、ブロックレベルのインラインデータ重複排除、インラインデータ圧縮に対応します。TS-h1283XU-RPは、ミッションクリティカルなファイルサーバー、仮想化サーバー、VDI、共同ビデオ編集、または効率的なファイルバックアップおよびリカバリーのいずれにおいても、高いサービスレベルを維持するのに役立ちます。

DDR4 ECCメモリーは単一ビットのメモリーエラーを検出して修正するため、重要なアプリケーションに対する高い信頼性を発揮しています。
帯域幅を要求するアプリケーション向けに2ポート10GbE RJ-45アダプター、および2ポート10GbE SFP+アダプターを搭載済みです。
PCIe拡張スロットに10GbE/25GbE/40GbEアダプターQM2カードなどを搭載してアプリケーションパフォーマンスを向上できます。
SSDキャッシュアクセラレーションにより、IOPSを要求するアプリケーションを満たすためのランダム読み書きパフォーマンスを向上します。
VMware、Citrix、Microsoft Hyper-V、Windows Server 2019をサポートし、仮想マシンとコンテナをホストします。
QTS App Centerには、NASアプリケーションを無料で拡張するための機能豊富なアプリが含まれます。


Intel Xeon Eプロセッサーにより、優れたパフォーマンスを実現

Intel Xeon E-2236 6コア/12スレッド3.4 GHzプロセッサー (最大バースト4.8 GHz) 搭載のTS-h1283XU-RPは、仮想マシンのパフォーマンスをブーストするための壮大な計算パワーを備えています。128 GB DDR4 ECCメモリーおよび冗長性電源を組み合わせているTS-h1283XU-RPは、サーバー級のパフォーマンスと信頼性を提供し、コスト効率の良いNASソリューションとして厳しいエンタープライズIT環境を任せられる信頼性を備えます。

intel-xeon_2

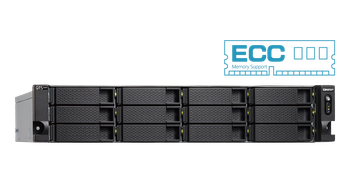

ECCメモリーは、データ破損を防ぎ、信頼性を確立します

ts-h1283xu-rp_ecc.pngTS-h1283XU-RPは、ダウンタイムやデータ損失を防ぐために、単一ビットのメモリーエラーを検出して修正できるECCメモリーを使用しています。これは、常時稼働しているミッションクリティカルなサーバー級のアプリケーションには不可欠なものです。TS-h1283XU-RPは、4つのLong-DIMMスロットデュアルチャンネルDDR4メモリーをサポートしています。ペアのメモリーモジュールを使用する場合は、TS-h1283XU-RPはデュアルチャンネルアーキテクチャのパワーによってパフォーマンスが高められます。また、仮想化など動的に変化するワークロードに対応する優れたパーマンスを実現するために、TS-h1283XU-RPのメモリー構成 (最大128 GBのRAMをサポート) をカスタマイズすることができます。

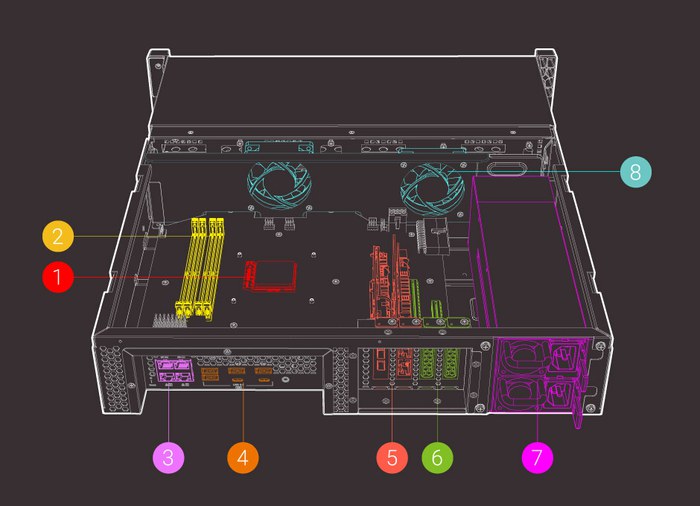

サーバー級のハードウェア:堅牢で拡張可能

TS-h1283XU-RPは優れたハードウェアと拡張性のあるアーキテクチャを採用しているため、最適なパフォーマンスと柔軟性を実現し、アプリケーションの多様化の需要を満たします。


  1. Intel Xeon Eプロセッサー

    高パフォーマンスIntel Xeon E-2236 6コア/12スレッド3.4 GHzプロセッサー (最大バースト4.8 GHz)

  2. DDR4 ECCメモリー

    最大128 GBのRAMの4つのDDR4デュアルチャンネルLong-DIMMメモリモジュールをサポート。

  3. 4 x ギガビットイーサーネットポート

    サービスバインディング、ポートトランキング、MPIO構成に最適。

  4. USB 3.2 Gen.2ポート

    データ転送速度をブースするために2つのUSB 3.2 Gen.2 10Gbps Type-Cポートと4つのUSB 3.2 Gen.2 10Gbps Type-Aポートを備えています (外部ハードドライブ、プリンター、UPSをサポート)。

  5. 4 x 10GbE ポート

    2ポート10GbE RJ-45アダプター、2ポート10GbE SFP+アダプターを搭載済みです。

  6. 4 x PCIe 拡張スロット

    より優れたアプリケーションのポテンシャルを引き出すために10GbE/25GbE/40GbEネットワーク拡張カード、QM2カード、ファイバーチャンネルカード、SAS拡張カードに対応しています (スロット3と4に10GbEアダプターを搭載済みです)。

  7. 冗長電源ユニット

    300 Wの冗長電源により、継続的なシステムのアップタイムを実現します。

  8. システムファン

    システム温度を監視し、状況に応じてファン速度を自動的に調整します。


最新のZFSベースのQuTS heroオペレーティングシステムにより、NASパフォーマンスとデータ整合性が向上

QuTS heroオペレーティングシステムは、128ビットZFSファイルとアプリベースのQTSを組み合わせ、柔軟なストレージ管理、包括的なデータ保護、最適なパフォーマンスを提供し、現代ITの複雑性やパフォーマンス需要に対処しています。ストレージ管理、仮想化からコラボレーションメディアフローまで、QuTS heroはビジネスに重要なタスクを合理化します。





データ量削減により、ストレージ効率とパフォーマンスが向上

インラインデータ重複排除、圧縮、コンパクションにより、ストレージ容量を節約し、パフォーマンスを最適化するためにファイルサイズを削減します。

データ整合性が鍵

QuTS heroの自己修復機能により、データの整合性と信頼性が確立されます。このオペレーティングシステムは、Write Once、Read Many Times (WORM)にも対応しています。

RAID Zにより、堅牢なデータ保護を実現

複数のRAIDレベルにより、柔軟な容量の利用も可能です。RAID Triple ParityおよびTriple Mirrorが追加され、より高度なデータ保護を実現しています。

読み書きの両方にマルチレベルのキャッシュ技術

同期トランザクションに対するメインメモリの読み込みキャッシュ (L1 ARC)、SSDセカンドレベル読み込みキャッシュ (L2 ARC)、ZFS Intent Log (ZIL)に対応しています。

スナップショットにより、バックアップ保護を拡大

ほぼ無制限のインスタントスナップショットで安心感を提供。スナップショットレプリカにより、データ保護を化。同時にSnapSyncにより、エンタープライズ級の障害復旧を実現しています。
※ SnapSyncは、2020年第2~第3四半期に対応予定です。

App CenterエコシステムによるNAS機能の拡張

バックアップ/同期、ビジネス、コンテンツ管理、生産性などのアプリが、NASアプリケーションのポテンシャルを拡張するために必要に応じてインストール可能です。


QuTS hero NASの階層化ストレージ設定

以下の手順に従い、QuTS heroの最適なストレージ効率とパフォーマンスを利用します。

ステップ 1 : システムドライブ

作成する最初のストレージプールがシステムドライブとなります。システムドライブ用に最低2台のSSDでSSD RAIDを作成することをお勧めします。

ステップ 2 : 読み書きキャッシュ

読み込み/書き込みキャッシュに、より多くのSSDを使用します。QM2拡張カードをインストールすることで、キャッシュ容量をインストールするためにM.2 SSDを取り付けられます。

ステップ 3 : データストレージ

HDD/SSDを割り当て、ファイルとアプリケーションデータの保存用のRAIDを作成します。必要に応じて、最適なパフォーマンスを確立するためにオールフラッシュ設定を構成します。

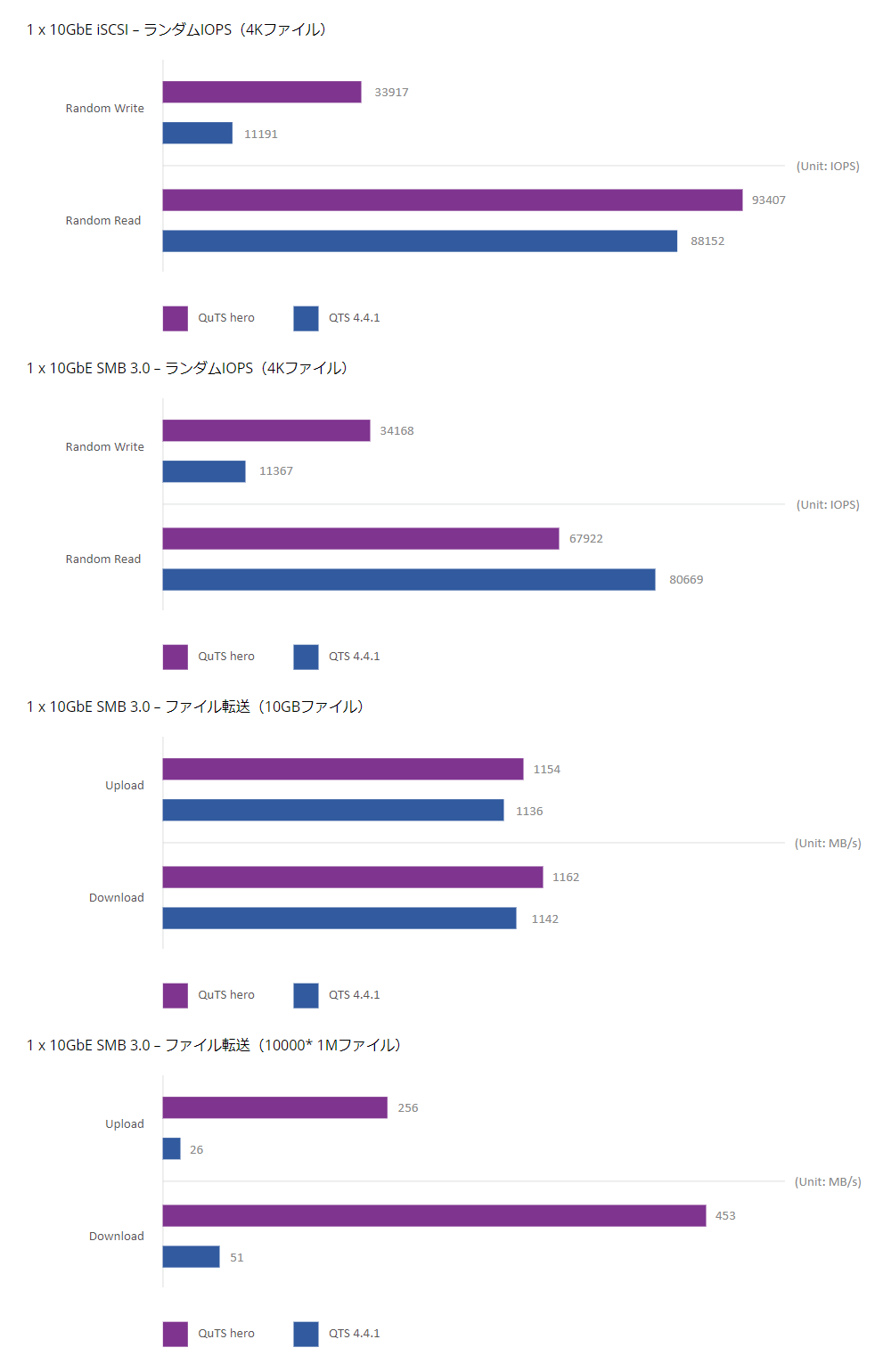

ファイル転送パフォーマンス

QTSオペレーティングシステムと比べ、最新のQuTS heroオペレーティングシステムは、より優れた転送パフォーマンスと、10GbEデータ転送を最大限に引き出す能力を提供します。また、QuTS heroは、複数の小さなファイルの転送においてもQTSを上回ります。

オペレーティングシステムQuTS heroQTS 4.4.1
iSCSI 1* 4Kファイル ランダム書き込み 33917 11191
ランダム読み取り 93407 88152
SMB 3.0 1* 4Kファイル ランダム書き込み 34168 11367
ランダム読み取り 67922 80669
SMB 3.0
ファイル転送
1* 10GBファイル アップロード 1154 1136
ダウンロード 1162 1142
SMB 3.0
ファイル転送
10000* 1Mファイル アップロード 256 26
ダウンロード 453 51


テスト環境 :

NAS : TS-1283XU-RP

  1. F/W : H4.5.0.1105 build20191030
  2. CPU : Intel Xeon E-2236 CPU@3.40GHz
  3. SSD : Samsung 850 PRO 512GB x 12(RAID 5)
  4. RAM: 32GB (8GB x 4)
  5. シックボリューム。ブロックベースのLUN
  6. 1GbE NIC : Intel I211ギガビットネットワーク。10GbE NIC : QXG-10G2SF-CX4

PC環境

  1. CPU : Intel Core i7-6700 CPU@ 3.40 GHz
  2. OS : Windows 10
  3. メモリ : 64GB
  4. 1GbE NICオンボード。10GbE NIC : CX3



インラインデータ圧縮は、QuTS heroのデータ転送パフォーマンス向上を支援します。複数のクライアントからの同時ファイル転送の際、インラインデータ圧縮を有効化したQuTS heroのパフォーマンスは、インラインデータ圧縮を有効にしていないQuTS heroまたはQTSよりも1.6倍高速です。

1 x 10GbE SMB 3.0 - ファイル転送

クライアント数インライン圧縮を
有効にしたQuTS hero
QTSまたはインライン圧縮を
無効にしたQuTS hero
アップロードダウンロードアップロードダウンロード
クライアント x 1 1.1 GB/秒 1.0 GB/秒 1.1 GB/秒 1.0 GB/秒
クライアント x 2 2.2 GB/秒 2.2 GB/秒 1.9 GB/秒 1.86 GB/秒
クライアント x 3 3.1 GB/秒 2.9 GB/秒 2.19 GB/秒 2.69 GB/秒
クライアント x 4 4.4 GB/秒 4.1 GB/秒 2.72 GB/秒 2.95 GB/秒
クライアント x 5 5.4 GB/秒 4.5 GB/秒 3.26 GB/秒 3.49 GB/秒

注意 : 各クライアントは、10GbE接続から10GB RAWファイルを転送するように設定されていました。パフォーマンスの値は、ファイルタイプや圧縮率によって異なることがあります。

テスト環境 :

NAS : TS-1283XU

  1. F/W : H4.5.0.1140 build20191204
  2. CPU : Intel(R) Xeon E-2236 CPU@3.40GHz
  3. SSD : Samsung 860 PRO 512 GB x 12 (RAID 5)
  4. RAM: 32 GB (8 GB x 4)
  5. シックボリューム
  6. 1GbE NIC : Intel I211ギガビットネットワーク
  7. 10GbE NIC : QXG-10G2SF-CX4
  8. 10GbE NIC : Intel Ethernet Controller 10G X550T (x2)

クライアント x 4 環境

  1. CPU : Intel Core i7-6700 CPU@ 3.40 GHz
  2. OS : Windows 10
  3. メモリ : 64 GB
  4. 1GbE NICオンボード
  5. 10GbE NIC : Cx3(クライアント x 1)
  6. 10GbE NIC : X550(クライアント x 3)

クライアント x 1 環境

  1. MacOS Mojave 10.14.6
  2. Processor 2.9 GHz Intel Core i7
  3. メモリ16 GB 2133 MHz LPDDR3
  4. 10GbE NIC : QNA-T310G1S

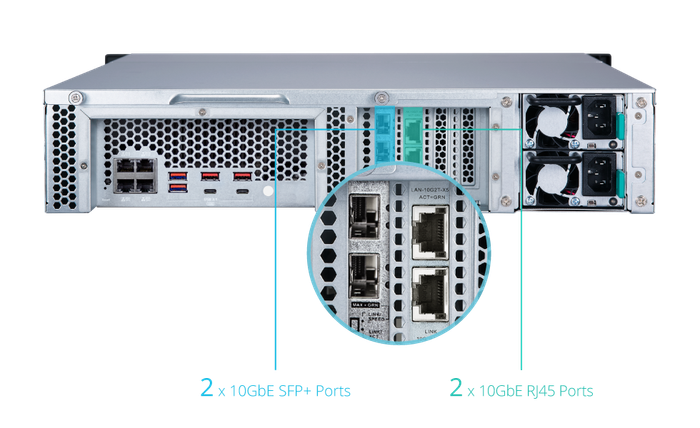

10GbE接続により、高速データ転送を最適化

TS-h1283XU-RPは、4つのギガビットRJ-45ポートを提供し、プリインストールされているデュアルポート10GbE RJ-45拡張カードとデュアルポート10GbE SFP+拡張カードによる10GbE接続に対応しています。これにより、仮想化、大容量ファイル共有、高速バックアップや復元を含む、帯域幅を要求するアプリケーションに応えることができます。




PCIe拡張による豊富なI/O能力

TS-h1283XU-RPは、アプリケーションの可能性を広げるために、さまざまな拡張カードの使用が可能な4つのPCIeスロットを採用しています。

注意 : 2Uラックマウントモデルは、ロープロファイルグラフィックカードを使用します。


40GbE/ 25GbE/ 10GbEのネットワークカード

仮想化、大量のデータ転送、および高速バックアップ/復元など、帯域幅を必要とするタスクのための超高速スループットを可能にします。

→ 追加情報 : ネットワーク拡張カード




QM2 M.2 SSD / 10GbEカード

パフォーマンスと帯域幅を最適化するためにM.2 SSDキャッシュまたは10GbE (10GBASE-T)接続をNASに追加します。

→ 追加情報 : QM2拡張カード




SAS拡張カード

ストレージ容量を増やすために、REXPシリーズ拡張エンクロージャーを接続して、最大で128台のSAS/SATAドライブを追加できます。



IOPSパフォーマンスを高速化するSSDキャッシング


TS-h1283XU-RPへのSSDキャッシュ追加は、IOPSパフォーマンスを向上し、ストレージボリュームレイテンシーを低減させるための簡単な方法です。IOPSを要求するアプリケーション(データベースや仮想化を含む)に理想的です。また、全体的なワークフローを大幅に向上できます。必要に応じて、起動、停止、または設定の変更を、システムをシャットダウンすることなく行うことができます。



ブロックベースのiSCSI LUN : 仮想ストレージにとって理想的な選択肢


  • VMware、Citrix、Microsoft Hyper-V、およびWindows Server 2019仮想化環境のための高パフォーマンスで信頼できるお手頃なストレージソリューションとしてブロックベースのiSCSI LUNをサポートします。

  • VMware VAAIおよびMicrosoft ODXに対応しており、ESXiサーバーとHyper-Vそれぞれのサーバー負荷をオフロードすることでパフォーマンスを向上しています。また、仮想化環境において操作効率と管理性を向上し、QNAP vSphere Clientプラグインにも対応しています。


仮想マシンおよびコンテナーをホストするオールインワンソリューション

仮想化ニーズにかかわらず、総合的な仮想化サポートについてVirtualization StationおよびContainer Stationにご期待ください。仮想マシン、コンテナー、QNAP NAS、およびネットワーク上のその他物理デバイス間の相互運用性を高めるネットワークと仮想スイッチアプリを組み合わせることで、物理ネットワークおよび仮想ネットワークリソースを柔軟に割り当て、ネットワーク展開を簡素化できます。


Virtualization Station

複数のWindows、Linux、UNIX、Android、および仮想マシンを実行し、Webブラウザ、またはVNC(仮想ネットワークコンピューティング)からアクセスします。業務において追加の物理サーバーを必要とすることなく、単一のNAS上で仮想化されたサーバーアプリケーションを実行することができます。

Container Station

LXCとDockerの軽量な仮想化テクノロジーを体験してください。標準のDocker Hub Registryからアプリをダウンロードして、コンテナーのインポートまたはエクスポートを行い、複数のマイクロサービスを作成しましょう。


完全なバックアッププランニング

QNAPは、信頼できる、柔軟なバックアップと障害復旧のソリューションを提供し、コスト効率がよく、生産性の高い日々のバックアップジョブにおける管理を支援します。


HBS

バックアップ、復元、同期機能を統合して、包括的なデータストレージおよび障害復旧プランとしてローカル、リモート、およびクラウドストレージ空間に簡単にデータを転送することができます。QuDedupテクノロジーは、ソース側でバックアップデータの重複排除を行い、マルチバージョンバックアップを高速化します。

スナップショット

スナップショットは、NASデータ保護には不可欠です。また、ブロックレベルの機能により、スナップショットがランサムウェアの脅威が増加する中でも、データを保護するための信頼できる手段になります。QuTS heroは、ほぼ無限のスナップショットに対応しており、マルチバージョンのバックアップを強化します。

VMバックアップ

高パフォーマンス、潜在的な大容量ストレージ、統合仮想化ソリューション、あらゆる瞬間のシステムの状態を記録するスナップショット対応により、TS-h1283XU-RPは仮想マシンのバックアップに理想的なモデルと言えます。


クラウドストレージゲートウェイは、クラウド上のデータに低レイテンシーアクセスを提供

TS-h1283XU-RPは、主なクラウドサービスとNASを完璧に統合しています。クラウドストレージゲートウェイを展開し、NAS上でローカルキャッシングを有効化することで、低遅延アクセスでのストレージ、バックアップ、データの復元にクラウドをシームレスに使用できる、革新的なハイブリッドクラウドが提供できます。


HybridMountファイルベースのクラウドゲートウェイ

クラウドストレージに接続することで、ストレージ機能を柔軟に拡張できます。QuTS heroアプリを利用することで、クラウドファイルの管理や編集、マルチメディアファイルの監視を行うことができます。HybridMountは、ファイルサーバーのオンラインコラボレーションやファイルレベルのデータ分析に理想的です。

VJBOD Cloudブロックベースのクラウドゲートウェイ

NAS上のブロックベースのボリュームまたはLUNとして、オブジェクトクラウドストレージのマウントをサポートしています。ブロックベースのデータ転送は、ブロックごとクラウドにランダムなデータや大容量のファイルをアップロードします。ブロックベースのボリュームまたはLUNの変更(追加、変更、または削除)のみが伝送されます。これは、大容量な転送要件のあるエンタープライズレベルのアプリケーション(データベース、VMボリューム、ビデオなど)に理想的です。 注意:この機能は、QuTS heroでまもなく利用可能になります。
