製品仕様

QAシリーズ製品仕様

 型番

TMS-NL-QA65(QAシリーズ)

TMS-NL-QA75(QAシリーズ)

TMS-NL-QA86(QAシリーズ)

取扱説明書

取扱説明書 For QA

製品仕様はマニュアルに記載あり

液晶パネル
バックライト LED
表示画面サイズ 1428 x 804mm 1650 x 928mm 1895 x 1066mm
液晶サイズ 65インチ(65V型) 75インチ(75V型) 86インチ(86V型)
アスペクト比 16:9
解像度 3,840 x 2,160 Pixel (4K)
視野角(上下左右) 178°
表示色 10.7 億⾊
輝度 400 cd/m2
コントラスト比 5000:1
応答速度 8ms(Typ.)
ガラスの厚み 3.2mm強化ガラス
最大連続稼働時間(目安) 最大12時間 / 1日あたり
スピーカー
スピーカー位置 前面下部+ウーファー
最大出力 20W × 2(前面下部)+ 15W(ウーファー)
マイクロフォン
集音距離 8m
マイクロフォン数 8アレイ集音マイク
カメラ
視野角 120度 (FOV)
解像度 800万画素
カメラチルト範囲 15度 (手動)
電源部
消費電力 スタンバイ時 0.5W
スタンダード時:180W スタンダード時:190W スタンダード時:256W
電源 100V 50/60Hz
タッチコントロール部
パネル表面材質 アンチグレアコーティング(Anti Glare) + AFPコーティング(耐指紋) + 抗菌加工
タッチセンサー 赤外線遮断方式
HIDサポート あり
マルチタッチ Android=32ポイント、Windows=40ポイント
入力方法 同梱されている専用タッチペン、指、手のひら、こぶし
輸送・保管
保管温度/湿度 -15°C - 55°C / 20% - 90%(結露なきこと)
動作温度/湿度 0°C - 40°C / 20% - 80%(結露なきこと)
マウント 壁掛 / スタンド(別売) 壁掛 / スタンド(別売) 壁掛 / スタンド(別売)
VESA規格
600mm × 400mm(M8ネジ)
VESA規格
800mm × 400mm(M8ネジ)
VESA規格
800mm × 400mm(M8ネジ)
製品外形寸法(W×H×D) 1513 × 926 × 116 mm 1735 × 1051 × 116 mm 1981 × 1190 × 116 mm
梱包外形寸法(W×H×D) 1640 × 1036 × 207 mm 1859 × 1160 × 227 mm 2119 × 1290 × 250 mm
本体質量 約39 kg 約50 kg 約65 kg
梱包時質量 約49 kg 約64 kg 約82.5 kg
ポート部
前面インターフェイス

HDMI 2.0 x 1 系統、USB 3.0 (A タイプ) × 1 系統、USB タッチ(B タイプ) × 1 系統、USB 3.2 Gen1 (C タイプ/ PD:100W) × 1 系統、3.5mm ミニジャック(音声) x 1 系統

背面インターフェース

【入力】

HDMI 2.0 x 2 系統、DisplayPort x 1 系統、USB 3.0 (A タイプ) × 3 系統、USB タッチ(B タイプ) × 3 系統、USB 3.2 Gen1 (C タイプ/PD: 無し) × 1 系統、LAN(RJ45) x 1 系統

【出力】

HDMI OUT 2.0 x 1 系統、3.5mm ミニジャック(音声) x 1 系統、S/PDIF × 1 系統、LAN OUT(RJ45) x 1 系統

【シリアル端子】

RS-232C × 1 系統

【その他】

Wi-Fi モジュールスロット x 1 系統(Wi-Fi モジュールが標準搭載)
OPS スロット x 1 系統(OPS が別途必要)※1
SDM-S スロット × 1 系統 (SDM-S が別途必要 ) ※2
人感センサー × 2 系統
外付けカメラ(天面) USB 2.0(C タイプ) x 1 系統(外付けカメラは同梱品)



※1 OPS(WindowsPC)は標準搭載となります。

※2 2023/2/21時点で販売予定はございません。

その他機能
Wi-Fi

WIFI 2.4GHz:802.11b/802.11g/802.11n/802.11ax
WIFI 5GHz:802.11a/802.11n/802.11ac/802.11ax

Bluetooth

Bluetooth 5.2

スマートシステム部
ベースOSはAndroid11
チップセット Amlogic 311D2
RAM 8GB
ROM 128GB (オンボード 64GB + SD カード 64GB)
Androidバージョン 11
同梱品

HDMI ケーブル(3m) x 1、USB Type-B-TypeA タッチケーブル(3M) x 1 、USB Type-C ケーブル(2m) x 1、オーディオケーブル(3m) x 1、電源コード(2m)、リモコン、スタイラスペン x 2、テスト用電池 ( 単 4) x 2、クリーニングキット、同梱品リスト、外付けカメラ

オプション(QAシリーズでは標準搭載品となります。)

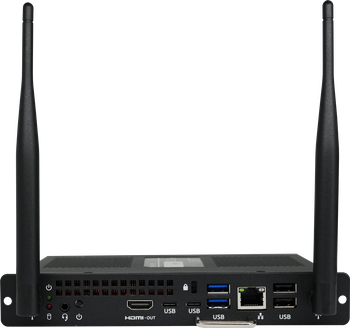

 X-PC2(Newline専用内蔵PC)
外観

CPU

Intel Core I5-1135G7

Hard Disk 256GB SSD storage
Microphone in 3.5 mm MIC x 1
Line out 3.5 mm line out x 1
TPM TPM2.0
OS Windows 11 Pro 64bit

* 記載の製品仕様は2024年1月現在のものです。

* 製品仕様は機能向上等のため予告なく変更されることがあります。
*Windows 11 Professional (64bit)をインストールして出荷いたします。

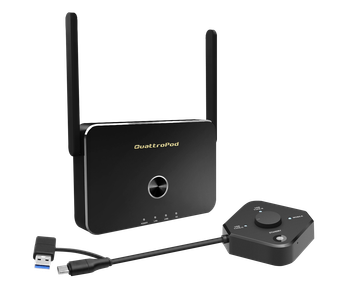

QuattroPod USB
外観 QuattroPod
受信機 - Receiver (R01)
CPU 1Ghz RISC CPU
出力解像度

4096x2160@24hz/3840x2160@30hz/3840x2160@25hz/3840x2160@24hz

1920x1080@60Hz/1920x1080@50Hz/1920x1080@24Hz/1280x720@50hz

Wifi 802.11ac 2T2R, max. bandwidth 866Mbps (5Ghz)
Wifi周波数 5Ghz : W52(対応チャンネル:36ch/40ch/44ch/48ch)
イーサネット 10/100/1000M, support POE
消費電力

スタンバイ時:約5W

キャスティング時:約10W

送信機 - Transmitter (U01)
CPU 1Ghz RISC CPU
入力解像度

1920x1080@60Hz/1920x1080i@60Hz/1280x720@60hz/1280x720@50hz

1920x1080@30Hz/1920x1080@50Hz/1920x1080i@50Hz

Wifi 802.11ac 1T1R, max. bandwidth 433Mbps (5Ghz)
Wifi周波数 5Ghz : W52(対応チャンネル:36ch/40ch/44ch/48ch)
消費電力

スタンバイ時:約2W

キャスティング時:約4W
